描述

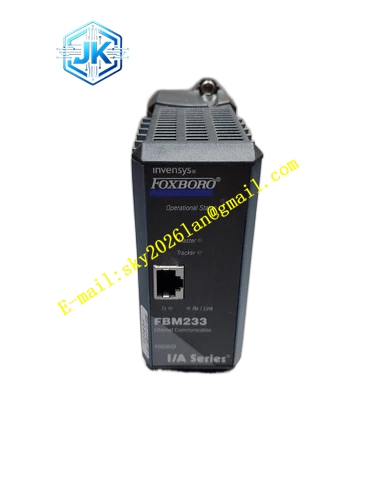

Foxboro FBM233 P0926GX
技术规格
- 通信速率： 支持冗余 10 Mbps 或 100 Mbps 以太网传输速率。
- 物理接口： 模块前端配备 RJ-45 连接器，支持 10/100Mbps 铜质以太网连接。
- 设备容量： 单模块最多可与多达 64 个现场设备进行通信。
- 数据连接： 支持多达 2000 个 DCI（数据控制接口）块连接。
- 供电要求： 24VDC 冗余供电输入，单模块最大功耗约为 7W。
功能特点
- 模块化冗余设计： 两个 FBM233 模块可组合提供 FBM 级别的冗余。一个作为主站，另一个作为跟踪模块。若 I/O 驱动程序检测到设备心跳丢失等问题，会自动进行角色切换，用户也可通过 SMDH 随时手动切换。
- 动态驱动下载： 作为通用硬件，可从可用协议库中动态下载不同的 I/O 软件驱动程序，以识别并适配第三方设备使用的特定通信协议。
- 无缝数据集成： 利用以太网连接，将现场设备的实时数据直接集成到 Foxboro DCS 控制数据库中，无需额外的网关设备。
- 恶劣环境适应： 专为现场安装设计，能够承受 G3 级恶劣工业环境（如高粉尘、强电磁干扰、宽温差）。
应用场景
广泛应用于石油天然气、化学加工、发电和制造业等流程工业，特别适用于需要将大量基于以太网的智能现场设备（如智能变送器、分析仪、阀门定位器）集成到 DCS 系统中的场合。
性能参数
- 通信协议： 支持 UDP/IP 或 TCP/IP，IP 地址支持固定配置或 DHCP。
- 数据类型： 支持 2字节或4字节有符号/无符号整数、4字节 IEEE 单精度浮点值或二进制值。
- 最快扫描周期： 允许的最快 ECB 块周期为 500 msec。
- 环境适应性： 工作温度 0℃ 至 60℃，存储温度 -40℃ 至 85℃，防护等级 IP20。
材质构成
采用坚固的工业级压铸铝或高强度阻燃塑料外壳，提供优异的电磁屏蔽（EMC）性能。内部电路板采用多层 PCB 设计，关键元器件经过 conformal coating（三防漆）处理，以抵御潮湿、盐雾和腐蚀性气体。
结构特征
标准的 Eurocard 或专用底板插卡形式，配备坚固的导轨锁紧机构。前面板设有清晰的 LED 状态指示灯，用于直观显示电源、通信活动（Rx/Tx）、主/备角色及故障诊断信息。
工作原理
FBM233 通过前端的 RJ-45 接口连接到以太网交换机或集线器，进而与现场设备通信。它加载特定的 I/O 驱动程序来解析现场设备的协议数据，将其转换为 DCS 能够识别的标准功能块数据。在冗余配置下，主备模块实时同步状态，确保在主模块发生故障时，跟踪模块能够无缝接管控制任务，保证过程数据的连续性。
安装要求
需安装在符合 G3 级环境标准的现场控制机柜中。使用标准的 RJ-45 以太网线连接至现场交换机，并确保布线符合工业以太网规范。在冗余配置时，需正确配置主备模块的硬件跳线或软件参数。
使用注意事项
在进行角色切换或固件升级前，务必确认冗余对处于正常同步状态。下载非标准驱动程序前，需经过充分的兼容性测试。定期检查模块的诊断信息，及时处理通信超时或设备离线告警。
