描述

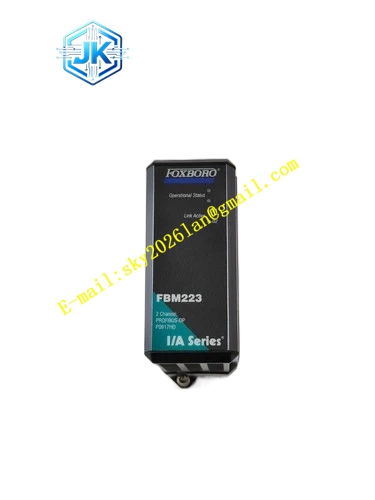

Foxboro FBM223 P0917HD
技术规格
- 接口类型： 2通道 PROFIBUS-DP 主站接口
- 通信协议： PROFIBUS-DP (最高12 Mbps)
- 总线接口： 冗余的2 Mbps模块现场总线
- 安装基板： 200系列标准基板
功能特点
- 高速数据传输： 支持高达12 Mbps的通信速率，确保海量过程数据的实时刷新。
- 双通道冗余/扩展： 提供2个独立的DP接口，可用于连接不同的物理网段或实现通信链路的冗余。
- 广泛的设备兼容： 支持所有符合PROFIBUS-DP规范的第三方从站设备。
- 集成诊断： 实时监测PROFIBUS总线状态，快速报告从站掉线、通信超时等故障。
应用场景
广泛应用于需要集成大量第三方设备的工厂，如汽车制造、包装流水线、水处理厂，以及需要与大型马达控制中心（MCC）通信的石化项目。
性能参数
- 总线速率： 9.6 kbps 至 12 Mbps（自适应）
- 工作温度： 0℃至60℃
- 防护等级： IP20
- 电源供应： 24VDC背板供电
材质构成
采用阻燃、高强度的工业级工程塑料外壳，内部电路具备极强的抗电磁干扰（EMI）能力，适应变频器密集区域的恶劣电磁环境。
结构特征

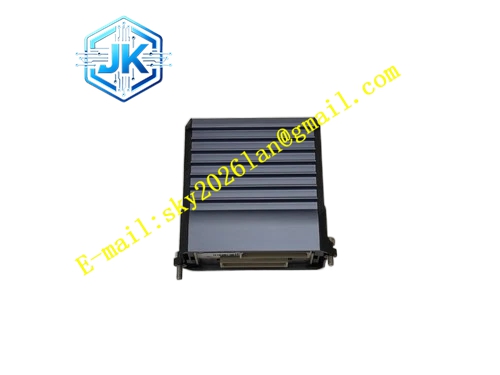

标准200系列FBM外形。前面板带有PROFIBUS总线活动指示和故障报警LED，背部通过精密连接器与基板对接。
工作原理
模块作为PROFIBUS-DP Class 1主站，通过背板从I/A Series控制器获取控制指令，并通过RS-485物理层以令牌传递方式与现场从站设备进行周期性的高速数据轮询。
安装要求
安装在200系列基板上。PROFIBUS总线必须使用专用的紫色屏蔽双绞线，并严格按照总线拓扑结构（手拉手串联）进行接线。
使用注意事项
总线两端必须安装终端电阻（通常由模块内部或专用终端器提供）；确保所有从站的波特率和站地址配置正确且无冲突；避免将PROFIBUS电缆与高压动力电缆平行走线。
