描述

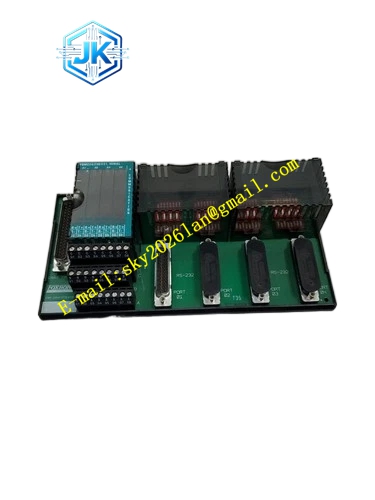

Foxboro FBM220 P0917HA
技术规格
- 接口类型： 1通道 H1 FOUNDATION 现场总线
- 通信协议： FOUNDATION Fieldbus H1 (31.25 kbps)
- 总线接口： 冗余的2 Mbps模块现场总线（连接控制器）
- 安装基板： 200系列标准基板
功能特点
- 全数字化通信： 支持双向数字通信，可读取现场设备的详细诊断信息、多变量数据和参数配置。
- 单通道隔离： 提供独立的H1总线通道，确保现场总线网段的安全与稳定。
- 即插即用： 原生兼容I/A Series架构，直接安装在基板上即可与控制器无缝通信。
- 设备管理： 支持通过系统软件对挂载的FF设备进行远程配置、校准和故障诊断。
应用场景
主要部署在要求高度智能化和互操作性的现代化流程工业中，如大型炼油厂、精细化工厂，用于连接智能变送器、阀门定位器和智能执行器。
性能参数
- 总线速率： 31.25 kbps (H1标准)
- 工作温度： 0℃至60℃
- 防护等级： IP20
- 电源供应： 24VDC背板供电（通过内部电源管理为H1总线供电）
材质构成
采用坚固的工业级外壳，内部电路具备极高的电磁兼容性（EMC）设计，以防止现场总线高频信号受到外部干扰。
结构特征
标准200系列FBM外形尺寸，重量约0.4 kg。前面板带有H1总线状态指示和故障报警LED，背部通过专用连接器与基板无缝对接。
工作原理
模块作为I/A Series控制器与H1现场设备之间的网关。它将控制器的高速并行数据转换为H1串行通信协议，同时为现场总线网段提供物理层支持和电源，实现双向数字数据交换。
安装要求
安装在200系列基板上。H1总线接线必须严格遵守基金会现场总线的布线规范（如使用专用屏蔽双绞线、避免T型分支过长等）。
使用注意事项
确保H1总线网段的总负载（电流和功耗）在模块的额定范围内；总线两端必须正确安装终端电阻；严禁将H1总线与常规模拟量信号线混用同一根电缆。
