描述

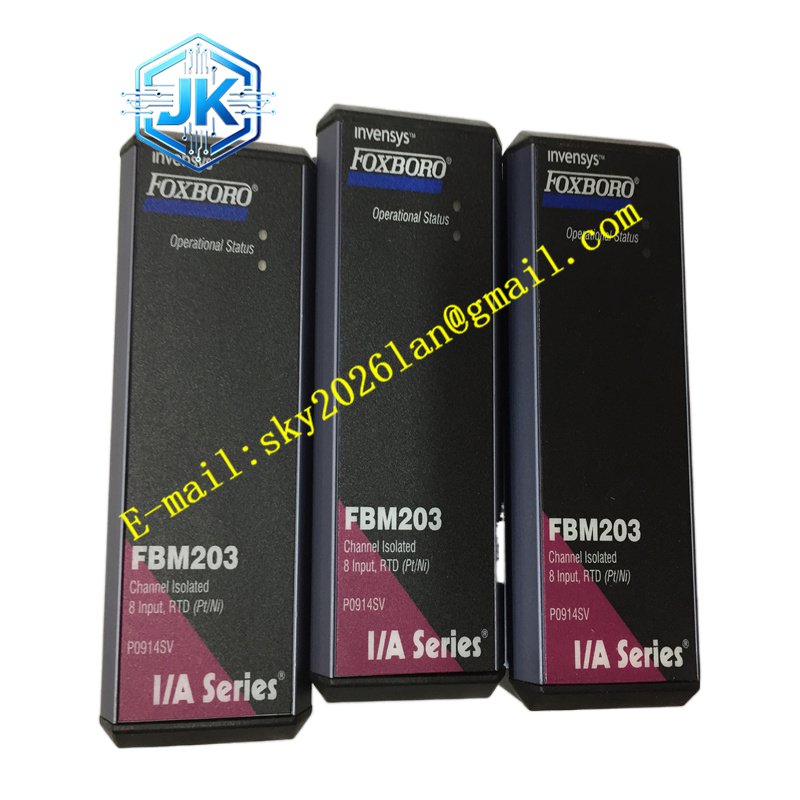

Foxboro FBM203
技术规格
- 通道数量：8个独立隔离输入通道。
- 输入类型：支持2线或3线铂/镍/铜 RTD 传感器。
- 电阻范围：0至320欧姆（FBM203标准型），另有0-640欧姆（FBM203b）及0-30欧姆（FBM203c）等衍生型号。
- 供电电压：12至36 VDC（或24VDC）。
- 响应时间：≤ 500 ms（每25毫秒扫描一次）。
- 精度：在25°C环境下，精度可达 ±0.02% 满量程。
功能特点
- 高精度转换：每个通道采用 Sigma-Delta 数据转换器，并配有可配置的移动平均滤波器，有效去除过程噪声和电源线频率干扰。
- 通道隔离：每个模拟输入通道之间及与地之间均实现电气隔离，极大减少通道间的串扰。
- 热插拔设计：支持在线热插拔，无需拆卸现场接线端子、电源或通信电缆即可更换模块。
- 灵活配置：执行模拟输入应用程序，提供转换时间配置及变化率限制选项。
应用场景
广泛应用于化工厂、炼油厂、发电厂及水处理等对温度稳定性要求极高的工业过程控制领域。
性能参数
- 工作温度：-40°C 至 +85°C。
- 环境适应性：符合 ISA 标准 S71.04 定义的 G3 级恶劣环境要求。
- 通信协议：支持可选冗余的 10Mbps 以太网基现场总线。
材质构成
采用坚固的挤压铝制外壳，提供卓越的物理保护、散热性能及抗振动能力。
结构特征
- 外形尺寸：110 x 50 x 120 mm。
- 重量：约 0.3 kg。
- 状态指示：前面板集成红色和绿色 LED，用于指示模块运行及现场总线状态。
工作原理
模块接收来自现场 RTD 传感器的电阻信号，通过内部的 Sigma-Delta 转换器将其转换为高精度的数字值。经过滤波和隔离处理后，数据通过冗余现场总线传输至 I/A Series 控制器进行闭环调节。
安装要求
- 安装在符合标准的 200 系列底座或 DIN 导轨上。
- 需配合专用的无源端接组件（TA）进行现场布线。
- 确保机柜通风良好，满足散热需求。
使用注意事项
- 严禁在系统带电且未授权的情况下强行拔出模块。
- 接线时需确认 RTD 的线制（2线/3线）与模块配置一致。
- 定期检查 LED 状态灯，若出现报警需立即通过诊断软件排查。
