描述

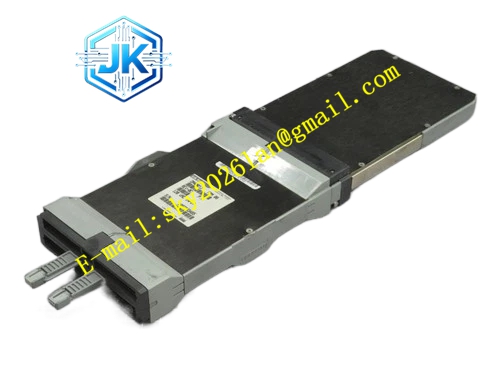

Foxboro FBM08 DM400YJ
技术规格
- 模块型号： FBM08 (DM400YJ)
- 通道配置： 16 个独立交流状态输入通道
- 信号类型： 120VAC 交流状态输入
- 总线接口： 2 Mbps 冗余 HDLC 现场总线
功能特点
- 高压状态监测： 专为 120VAC 交流信号设计，无需外部中间继电器即可直接接入控制系统。
- 高密度集成： 单模块提供 16 个通道，大幅节省控制柜空间与现场布线成本。
- 高可靠性验证： 采用位与位匹配技术，确保输入数据的绝对准确，防止误动作。
- 完全电气隔离： 通道与系统总线之间具备全隔离设计，有效防止地环路干扰与高压窜入。
应用场景
广泛用于交流电机运行状态、交流接触器触点、交流阀门限位开关及 120VAC 控制回路状态的集中监控。
性能参数
- 响应时间： 毫秒级状态捕获，满足高速顺序控制需求。
- 防护等级： IP20
- 环境耐受性： 符合 ISA S71.04 G3 级恶劣环境标准。
材质构成
采用工业级阻燃外壳，内部搭载高可靠性光耦隔离电路与精密降压网络。端子排采用优质导电材料，确保长期连接的稳定性。
结构特征
标准现场总线模块设计，正面具备清晰的通道丝印标识与 LED 状态指示灯。精密背板连接器确保稳固安装并支持热插拔。
工作原理
外部 120VAC 交流信号经过模块内部的整流、降压与光耦隔离电路，转换为安全的数字逻辑电平，随后通过冗余现场总线传输至控制器进行逻辑处理。
安装要求
安装于兼容的 FBM 底板上。由于涉及交流高压，接线时必须严格做好绝缘防护，并确保控制柜可靠接地。
使用注意事项
接线前务必确认信号电压为 120VAC，严禁接入直流或超出额定范围的电压。更换前需在软件中禁用对应节点并置于“维护模式”。
