描述

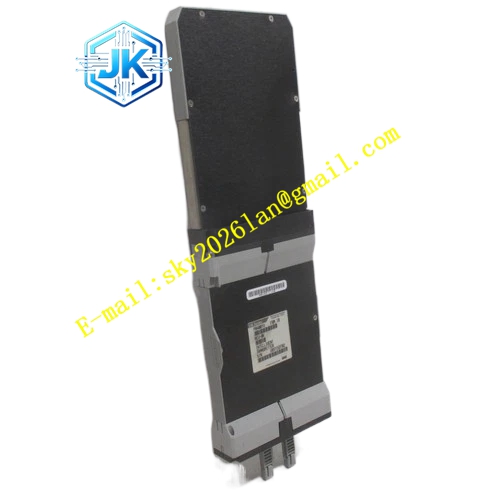

Foxboro FBM08 CM400YJ
技术规格
- 模块型号：FBM08 (CM400YJ)
- 通道配置：16 通道交流电压输入（AC Input）
- 额定输入电压：120VAC
- 系统兼容性：完全兼容 Foxboro I/A Series 全系列控制器
功能特点
- 高压交流隔离：专为 120VAC 交流环境设计，提供极高的通道间与总线间电气隔离，保障控制系统安全。
- 高密度监测：单模块提供 16 个独立通道，大幅节省机柜空间和布线成本。
- 智能诊断：内置实时诊断功能，支持断线检测及模块健康状态上报。
- 高可靠性：采用无源背板架构，无主动电子元器件故障风险，大幅提升整体运行稳定性。
应用场景
广泛应用于电力系统、变电站自动化、大型交流电机控制柜、以及需要监测 120VAC 交流接触器或继电器状态的关键工艺场合。
性能参数
- 响应时间：毫秒级状态捕捉，满足高速顺序控制需求。
- 防护等级：IP20。
- 环境适应性：通过 ISA S71.04 G3 级恶劣环境认证。
材质构成
外壳采用高强度阻燃工业塑料，内部 PCB 板经过三防漆处理，端子排采用镀金或镀锡铜材，确保在交流高压环境下的长期导电可靠性。
结构特征
标准的长条形 FBM 模块设计，前面板带有清晰的通道编号丝印和状态指示 LED，背部通过专用高密度连接器与底座紧密扣合，支持热插拔操作。
工作原理
外部 120VAC 交流信号进入模块后，经过内部的降压、整流与光电隔离电路，将交流电压信号转换为控制器可识别的数字逻辑电平（0 或 1），随后打包通过冗余现场总线发送给处理器。
安装要求
需安装在配套的 FBM 底座上。现场接线应使用屏蔽线，且屏蔽层需在控制柜侧单端接地，以防止引入电磁干扰。
使用注意事项
接线时务必严格区分交流输入端子与低压逻辑端子，严禁将直流电或超出额定电压的交流电误接入该模块。更换模块时需先在软件中将对应节点禁用。
