描述

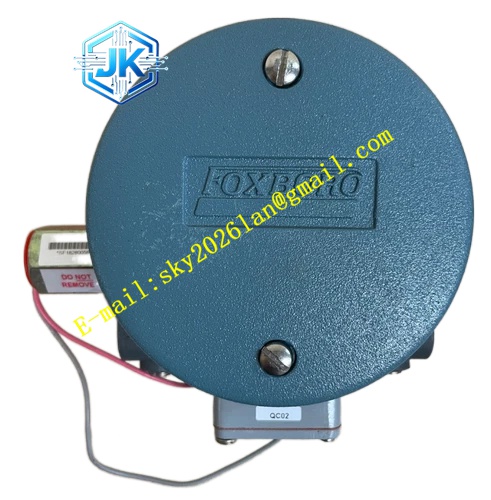

Foxboro E69F-B12-S
技术规格
- 输入信号：4-20 mA DC。
- 供气压力：1.4 – 7.0 bar (20-100 psi)。
- 输出特性：线性或等百分比（可切换）。
- 防爆等级：本安型或隔爆型（视具体认证）。
功能特点
- 高精度：采用力平衡原理，定位精度可达±0.5%。
- 低耗气量：零位时无耗气，动态响应快。
- 抗震动：坚固的机械结构，适应高震动工况。
- 易于维护：模块化设计，喷嘴挡板组件可在线更换。
应用场景
广泛应用于石油、化工、电力、冶金等行业的各种气动调节阀，特别是需要高精度和快速响应的关键控制回路。
性能参数
- 线性度：±0.5% F.S.。
- 响应时间：毫秒级，取决于阀门尺寸和供气压力。
- 工作温度：-40°C 至 +85°C。
材质构成
外壳为铜合金或不锈钢，内部精密机械部件经过特殊热处理，耐磨耐腐蚀。膜片采用耐油橡胶。
结构特征
紧凑的铝合金外壳，带有压力表接口和排气口。内部采用力矩马达和喷嘴挡板放大系统。
工作原理
控制电流通过力矩马达产生电磁力，与反馈弹簧的机械力平衡。当信号变化时，力平衡被打破，挡板靠近或远离喷嘴，改变背压，经气动放大器放大后驱动执行机构。阀位反馈杆同时移动，直到新的力平衡建立。
安装要求
- 必须牢固安装在阀门支架上，防止震动。
- 气源必须经过过滤和干燥，防止堵塞喷嘴。
- 反馈杆的安装角度需严格按照说明书调整。
使用注意事项
- 供气压力不得超过额定最大值。
- 定期排放过滤器中的积水。
- 校准零点时，确保输入信号为4.00mA。
