描述

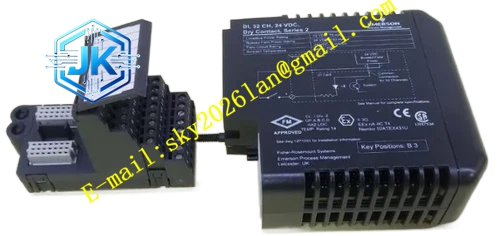

Emerson VE4001S2T2B4
技术规格
- 信号类型：4~20mA 模拟电流信号
- 通道数量：8 通道
- 通道间光电隔离
- 工作环境温度：0℃ ~ 60℃
- 存储温度：-40℃ ~ 85℃
- 相对湿度：5% ~ 95%，无冷凝
- 支持 HART 协议信号读取
- 回路断线、短路、超量程诊断
- 背板总线：DeltaV 专用 I/O 总线
功能特点 独立通道光电隔离，切断现场与控制系统之间地环路干扰。支持 HART 数字信号叠加读取，可直接读取变送器内部设备信息、诊断参数。每一路通道独立模数转换，单通道故障不会影响其余通道采集。前面板 LED 指示灯，分别显示模块供电、运行状态、故障告警以及各通道信号状态。支持软件设置量程、滤波参数，适配不同工艺变送器。冗余机架配置下，模块支持热插拔，在线更换不中断机架其余卡件工作。
应用场景 石油化工、火力发电、天然气、制药、水处理行业 DeltaV DCS 控制柜，采集压力变送器、温度变送器、液位变送器、流量变送器的 4-20mA 工艺信号，用于工艺监控、调节控制、超限报警。
性能参数
- 模数转换精度高，测量误差小
- 信号采样速率稳定，满足连续工艺调节需求
- 强电磁环境下信号采集稳定
- 7×24 小时不间断长期连续运行
- 故障识别响应速度快
材质构成 电路板基材采用多层阻燃玻纤环氧树脂 PCB。板载光电隔离器件、高精度 AD 转换芯片、信号滤波阻容元件。背板连接器使用镀金接触针脚，抗氧化，保持稳定低接触电阻。接线端子导体为铜合金，绝缘基座采用阻燃工程塑料。前面板使用高强度阻燃塑料，板卡内置金属屏蔽层抑制电磁干扰。
结构特征 标准竖向插卡式板卡结构，适配 DeltaV I/O 机架插槽。前面板集成接线端子排与状态 LED 指示灯。配备机械锁扣，抵抗机柜振动，防止板卡松动、接触不良。电路板布局将模拟采集回路与数字通信回路分区隔离，降低信号串扰。
工作原理 现场变送器输出的 4-20mA 电流信号，经屏蔽线缆送入模块接线端子。信号经过浪涌保护电路、光电隔离电路，送入模数转换芯片，把连续变化的模拟电流转换成数字量。模块通过背板总线将数字测量值、HART 信息、回路诊断信息打包上传至 DeltaV 控制器。模块持续巡检通道信号，一旦检测断线、短路、超量程，立即生成故障报文上传操作站。
安装要求 将模块垂直插入 DeltaV 机架指定插槽，完全到位后扣紧机械锁扣。确认背板连接器完全贴合。现场信号线缆选用屏蔽双绞线，屏蔽层单点接地。信号电缆与高压动力电缆分开桥架敷设。机柜保护接地可靠连接至接地铜排。模块上下预留通风间隙，保障散热通畅。
使用注意事项 接线前确认通道定义，禁止接入高于额定规格的电压信号。接线端子必须紧固，定期清理端子表面积尘与腐蚀杂质。保持模块通风孔无遮挡。HART 信号回路必须匹配对应回路电阻。禁止私自拆解模块壳体。通道故障优先排查现场线缆与变送器，确认线路无异常后再更换模块。
