描述

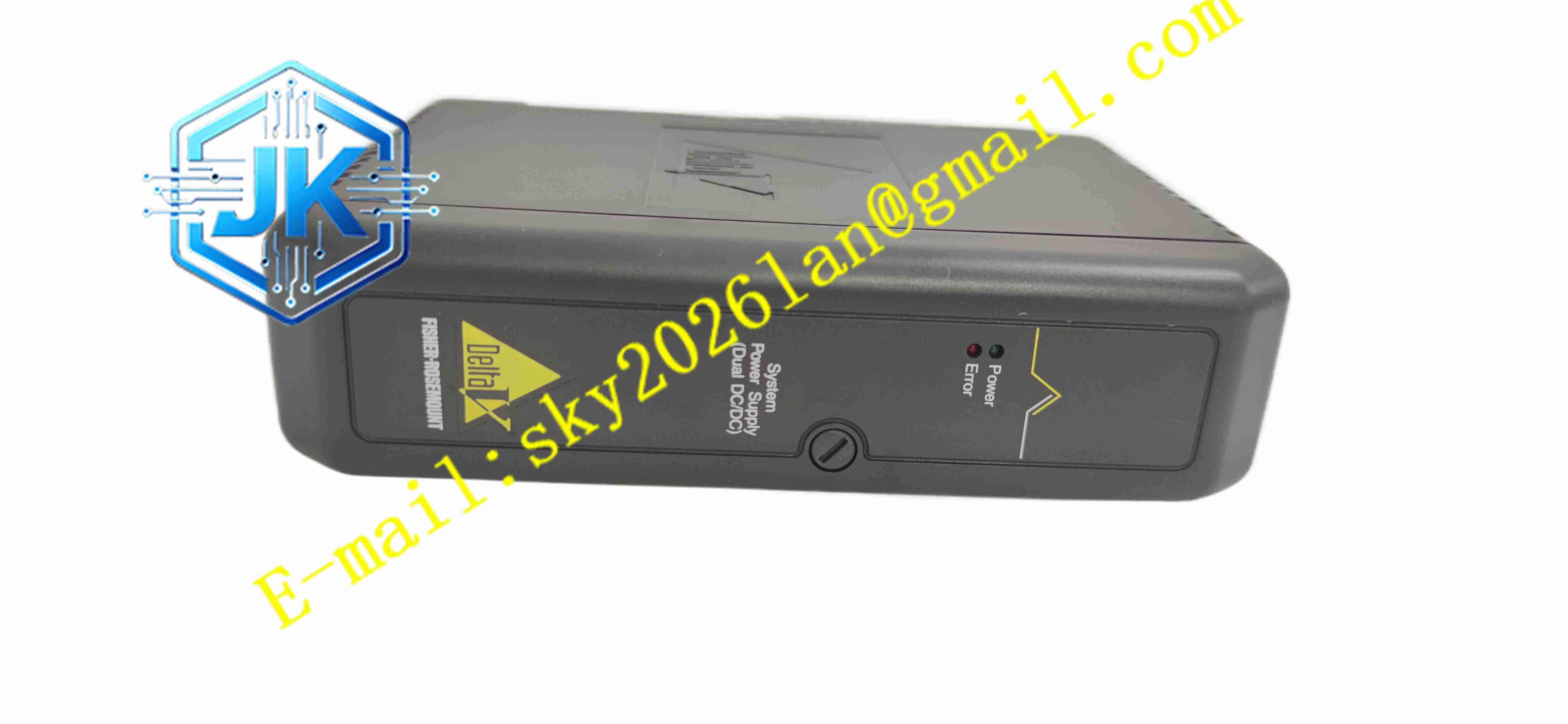

Emerson KJ1501X1-BC1 电源模块
技术规格
- 品牌：Emerson（艾默生）
- 型号：KJ1501X1-BC1
- 产品系列：DeltaV S 系列
- 模块类型：24VDC 背板电源模块
- 输入电压：24VDC 标称输入（工业控制电源）
- 输出电压：24VDC 背板电源输出
- 工作温度：0°C 至 55°C（控制柜环境）
- 安装方式：插入式，直接安装于 DeltaV S 系列载板
- 冗余支持：支持 1:1 冗余配对
- 热插拔：支持带电更换
- 状态指示：前面板 LED 指示灯（电源状态和模块健康状态）
- 通信接口：DeltaV S 系列背板接口（用于状态和健康诊断）
- 现场接线：无现场接线，通过背板供电
功能特点
- 热插拔设计：支持系统带电更换模块，最大限度减少停机时间。
- 冗余配置：支持 1:1 冗余配对，提高关键控制环境的可用性。
- 前面板 LED 指示：直观显示电源状态和模块健康状态，便于现场快速诊断。
- 过流和短路保护：内置保护电路，防止背板和连接硬件受损。
- 无现场接线：直接插入载板，无需额外接线，降低安装复杂度。
- 系统诊断集成：通过 DeltaV 工具提供系统级诊断信息。
应用场景
- 石油天然气（上游装置、中游泵站、下游炼油单元）
- 化工和石化（连续和间歇生产区域）
- 发电和公用事业（锅炉岛、辅助系统 MCC 室）
- 制药和生物技术（GMP 合规控制柜）
- 水处理和废水处理（高可用性需求处理系统）
- DeltaV S 系列 DCS 系统的控制柜电源分配
性能参数
- 输入电压范围：24VDC 标称（典型工业控制电源范围）
- 工作温度：0°C 至 55°C
- 防护等级：适用于工业控制柜环境
- 响应特性：快速响应负载瞬变，稳定背板电压
- 冗余切换：支持无缝冗余切换，确保系统连续运行
材质构成
- 外壳：阻燃工程塑料，符合工业控制设备防火要求
- 电路板：开关电源电路与背板驱动电路
- 连接器：DeltaV S 系列专用背板连接器
- LED 指示灯：前面板状态指示
- 固定结构：模块卡扣与载板锁紧机构
结构特征
- 紧凑插入式设计：直接插入 DeltaV S 系列载板，节省控制柜空间。
- 前面板操作：LED 指示灯位于前面板，便于观察状态。
- 无现场端子：无需现场接线，降低接线错误风险。
- 冗余配对设计：两个模块可并排安装实现冗余供电。
- 热插拔机构：支持带电插拔，维护便捷。
工作原理
KJ1501X1-BC1 接收外部 24VDC 工业电源输入，经内部开关电源电路稳压后，通过 DeltaV S 系列背板向载板上的 I/O 模块和控制器提供稳定的 24VDC 电源。模块持续监测输入电压、输出电压和自身健康状态，通过前面板 LED 实时反映运行状态。在冗余配置中，两个模块并行工作，当一个模块故障时，另一个模块自动承担全部负载，确保系统不间断供电。
安装要求
- 插入 DeltaV S 系列载板的指定电源插槽。
- 确认输入电源为 24VDC，电压在允许范围内。
- 冗余配置时，两个模块应并排安装在同一载板上。
- 确保模块完全插入并锁紧，防止接触不良。
- 安装前确认载板型号与模块兼容。
- 保持模块周围通风良好，避免过热。
- 热插拔时遵循艾默生操作规程，避免带电操作风险。
使用注意事项
- 输入电压不得超过允许范围，否则可能损坏模块。
- 定期检查前面板 LED 状态，及时发现电源异常。
- 冗余配置时定期测试切换功能，确保备用模块可用。
- 热插拔操作需谨慎，遵循系统操作规程。
- 模块故障时及时更换，避免影响系统供电。
- 保持控制柜清洁，防止灰尘积聚影响散热。
- 具体电气参数、安装位置和冗余配置以艾默生官方手册为准。
