描述

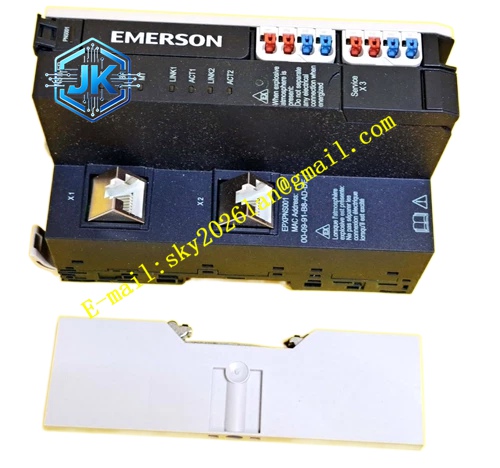

Emerson EPXPNS001
技术规格
- 归属系统：DeltaV DCS
- 通信总线：DeltaV 扩展 I/O 总线
- 通信距离：最远配套线缆可达数百米
- 供电：机架背板 24V DC 供电
- 工作温度：0℃至 60℃
- 存储温度：‑40℃至 70℃
- 湿度：5%‑95% 无凝露
- 防护等级：IP20（机柜内安装）
- 认证：CE、UL、Class1 Div2
功能特点
- 支持热插拔，模块带电拆装不影响其余机架运行。
- 实现本地 I/O 机架和远程扩展 I/O 机架之间高速数据传输。
- 通信链路故障诊断，链路中断时报警上传 DeltaV 操作站。
- 通信信号电气隔离，阻断现场干扰向主控制器机架传递。
- DeltaV 系统自动识别模块，自动识别扩展机架 I/O 卡件。
- 面板 LED 指示灯直观显示模块供电、通信链路状态。
应用场景 化工、炼油、电厂 DeltaV DCS 系统，当现场 I/O 点位距离主控制柜较远，使用 EPXPNS001 搭建远程 I/O 扩展机架，采集远距离现场仪表、阀门、泵组信号，减少长距离模拟信号线敷设。
性能参数
- 背板总线供电，无需独立外部电源
- 通信链路隔离保护
- 实时诊断通信故障，上报操作站
- 支持多扩展机架级联部署
材质构成
- 前面板：铝合金，丝印型号与状态指示灯
- PCB 基板：FR‑4 阻燃玻纤板，三防涂覆
- 背板连接器：镀金欧式连接器
- 接线端子：阻燃尼龙，铜合金导电弹片
结构特征 DeltaV 标准插卡模块，3U 高度，后端镀金连接器对接 I/O 机架背板，前端金属面板，带有插拔拉手与机械锁紧卡扣，面板布置电源、通信状态 LED 指示灯。
工作原理 模块作为扩展总线网关，接收主机架控制器下发指令，转发至远程扩展 I/O 机架；同时采集远程 I/O 卡件的数字、模拟信号，回传至主控制器。模块持续监测扩展总线通信状态，链路异常时触发故障报警。
安装要求
- 模块插入 DeltaV 主 I/O 机架指定插槽，推到底锁紧卡扣。
- 扩展总线使用专用屏蔽通信电缆，屏蔽层单端接地。
- 通信线缆远离大功率动力电缆，分开敷设。
- 控制柜内部维持 0‑60℃，保证通风散热。
- 系统接地按照 DeltaV 官方接地规范施工。
使用注意事项
- 热插拔操作握持金属拉手，禁止拉扯通信线缆。
- 通信线缆必须使用 DeltaV 指定专用电缆，不可随意替换普通网线。
- 总线线缆敷设严格遵守最大距离限制，超出距离会出现通信丢包。
- 周期性巡检通信端子紧固状态，振动环境端子容易松动。
- 模块只在 DeltaV I/O 机架内运行，脱离机架无法独立工作。
