描述

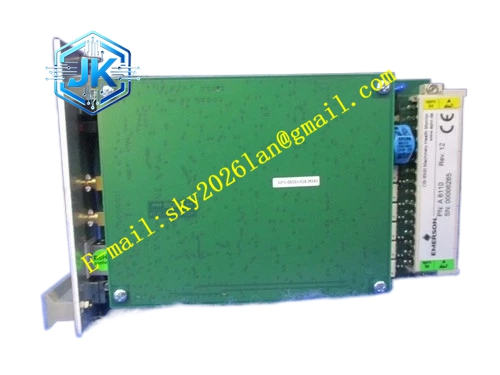

Emerson A6110-9199-00001
技术规格：
- 通道数：2 路输入，支持独立双通道或组合双通道模式
- 输入类型：电涡流差分输入；兼容 Emerson 探头 PR6422/6423/6424/6425 及驱动器 CON 011/91、CON 021/91、CON 041/91；与电源 galvanically 隔离
- 输入电压范围：0 至 −22 V DC；输入阻抗 >100 kΩ
- 输入频响：下限截止 1 或 5 Hz，上限 50–2000 Hz 可调
- 量程：组态软件连续可调；最小量程 0–400 mV，最大量程 0–8000 mV
- 传感器供电：独立缓冲传感器电源，galvanically 隔离，开路 / 短路保护；标称电压 −26.7 V；标称电流 20 mA、最大 35 mA
- 测量模式 / 算法：0 – 峰值、峰 – 峰值；Smax（组合，DIN 45670A）、Smax 峰 – 峰（组合，DIN 45670B/VDI 2059）、Smax 0 – 峰（组合，VDI 2059）；真 S 峰 – 峰 X/Y（独立，API 670）；分析参数 ½x、1–10x 及同相位角，经 Modbus TCP/IP 输出
- 后面板输出：每通道 0/4–20 mA（正比主值，精度 ±1% 满量程，负载 <500 Ω，建立时间 0–10 s 可设）；每通道 0–10 V DC 电压输出；缓冲原始信号输出（交流 + 直流，频响 0.1–16 kHz，−3 dB ±20%，负载>10 kΩ）；DC 0–10 V 正比轴位置（间隙）输出，精度 ±1% 量程
- 前面板输出：2 只绿色 LED（通道 OK）、2 只红色 LED（报警 / 危险）；2 路缓冲输出（±10 V，>100 kΩ，频响 0.1–5 kHz 至 0–16 kHz，−3 dB ±20%）；Mini-DIN RS-232 组态口
- 通信：Modbus TCP/IP；组态密码保护
功能特点：
- 双通道、3U、单槽插卡，机柜占地较传统四通道 6U 卡减半
- API 670 合规，热插拔
- 远程可选限位倍率（继电器输入，1.00–4.99 倍）与跳闸旁路
- 前后缓冲与比例输出（0/4–20 mA、0–10 V）
- 自检：电源、传感器、电缆、模块自检、过载、内部温度、系统看门狗；报警含常开 / 常闭可选、每通道 0–5 s 延时（配 A6740 继电器卡可 0–36 s）、5–100% 满量程可调、分辨率 1% 满量程、回差 0–20% 满量程
应用场景：汽轮机、燃气轮机、压缩机、水轮机等套筒轴承式旋转机械；适用于机壳质量远大于转子、轴承座在工作转速范围内不参与振动的场合，作为预测性与保护性监测。
性能参数：最大功耗 6 W，24 V DC 下 250 mA。
材质构成：PCB/EURO 卡，按 DIN 41494。
结构特征：板卡 100 × 160 mm；宽 30.0 mm（1.181 in，6 TE）；高 128.4 mm（5.055 in，3 HE）；长 160.0 mm（6.300 in）；净重约 320 g（0.705 lb）；含标准包装毛重约 450 g（0.992 lb）；包装体积约 2.5 dm³。单槽位插入，每 19 英寸机架可装 14 块模块。
工作原理：非接触式电涡流探头将轴相对于轴承座的位移变化转换为电压信号，模块实时计算振动位移幅值与 Smax 等特征量，与报警 / 危险设定值比较后驱动前面板 LED、后面板继电器及 0/4–20 mA / 电压输出，并通过 Modbus 上送振动分析数据。
安装要求：插入 AMS 6500（IMR6500 系列）机架单槽位；支持热插拔；探头通过轴承壳穿入或安装于轴承座内部，以转轴为测量靶面。
使用注意事项 / 环境条件：
- 工作温度：0 ℃ 至 +65 ℃（32–149 ℉）
- 存储 / 运输温度：−30 ℃ 至 +85 ℃（−22 至 185 ℉）
- 相对湿度：5–95%，无凝露
- 防护等级：模块 IP00、前面板 IP21（DIN 40050）；气候 DIN 40040 KTF
- 抗振 / 冲击：IEC 68-2 第 6 部分，0.15 mm/10–55 Hz、19.6 mm/s²/55–150 Hz；IEC 68-2 第 29 部分，冲击 98 m/s² 峰值、16 ms
- EMC：EN50081-1 / EN50082-2
