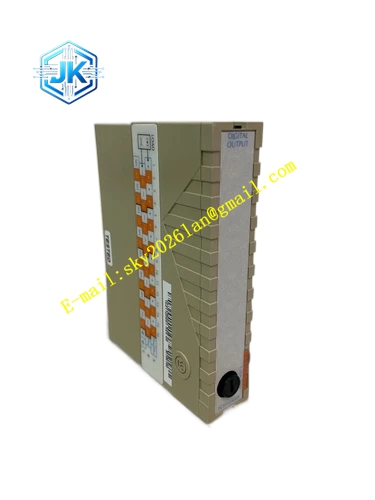

Emerson 1C31233G01
技术规格 兼容 4-20mA、热电偶 mV 信号；回路额定电压 30VDC；背板总线供电 5VDC；工作温度‑40℃~+70℃；存储温度‑50℃~+85℃；湿度 5%‑95% 无凝露；IP20 防护等级；ISA G3 防腐等级；绝缘耐压 1500VDC；机械编码防错。
功能特点 多类型模拟信号兼容输入；内置 EMI 滤波；支持变送器回路供电；断线短路回路诊断；螺钉加固接线端子；浪涌保护；机械编码防错；支持 Ovation 资产管理识别。
应用场景 火电、化工 Ovation DCS 控制柜，热电偶、4-20mA 压力流量变送器混合模拟信号采集。
性能参数 信号采集线性稳定；端子接触电阻小于 20mΩ；故障快速上报；1500VDC 电气隔离；7×24 小时长期稳定运行。
材质构成 阻燃工程塑料外壳；镀镍铜合金接线端子；玻纤环氧树脂基板；镀金对接触点；板载信号调理、滤波、保护元器件。
结构特征 机架卡扣式模块化底座；后侧端子排接入各类模拟仪表线缆；前侧金手指对接通用 AI 卡件；侧边机械锁扣与防错键；壳体预留散热缝隙。
工作原理 现场热电偶或者 4-20mA 变送器信号接入底座端子，经过信号调理、EMI 滤波、浪涌保护送入 AI 卡件。底座持续监测回路状态，识别断线短路故障，故障信息上传 Ovation 控制器。
安装要求 安装于 Ovation 标准 I/O 机架；热电偶使用专用补偿线缆，4-20mA 信号使用屏蔽双绞线；不同类型模拟线缆分开线槽；机柜接地良好；接线完成后插入 AI 卡件；禁止带电插拔底座。
使用注意事项 热电偶回路避免形成额外冷端；不同信号类型不可混接同一通道；定期紧固接线端子；防爆区域执行防爆规范；禁止私自拆解底座。
