描述

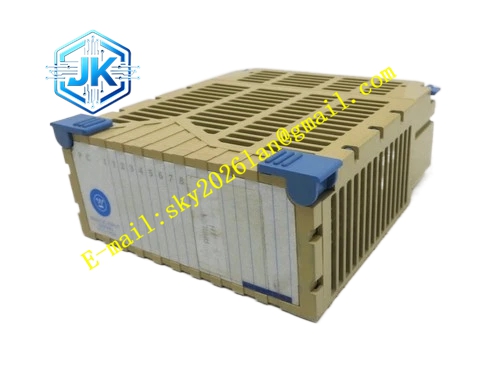

Emerson 1C31204G03
技术规格
- 支持：4-20mA 两线制变送器回路供电
- 回路额定电压：30VDC
- 单通道最大电流：30mA
- 背板总线供电：5VDC
- 工作温度：-40℃~+70℃
- 存储温度：-50℃~+85℃
- 湿度：5%~95% 无凝露
- 防护等级：IP20
- ISA G3 防腐等级
- 绝缘耐压：1500VDC
- 机械编码防错
功能特点 内置两线制变送器回路供电。
EMI 滤波抑制现场电磁噪声。
每通道断线故障检测。
螺钉加固接线端子。
内置浪涌保护器件。
机械编码防错。
支持 Ovation 资产管理识别。
应用场景 火电、化工、水处理 Ovation DCS 控制柜，压力、液位、流量 4-20mA 变送器信号采集转接。
性能参数 模拟信号传输线性稳定，无信号衰减。
端子接触电阻小于 20mΩ。
故障实时上报。
1500VDC 电气隔离。
7×24 小时不间断运行。
材质构成 阻燃工程塑料外壳。
镀镍铜合金接线端子。
玻纤环氧树脂基板。
镀金触点。
板载滤波、回路监测、浪涌保护元器件。
结构特征 机架卡扣式模块化底座。
后侧端子排接入现场仪表线缆。
前侧金手指对接 AI 卡件。
侧边机械锁扣与防错键。
壳体预留散热缝隙。
工作原理 底座为两线制变送器提供 24V 回路供电，现场 4-20mA 模拟信号接入端子，经过 EMI 滤波、浪涌保护送入 AI 卡件。
底座监测回路电流变化，识别变送器断线故障，故障信息上传 Ovation 控制器。
安装要求 安装于 Ovation 标准 I/O 机架。
仪表线缆使用屏蔽双绞线，机柜侧单端接地。
线缆远离动力电缆。
接线完成后插入 AI 卡件。
禁止带电插拔底座。
使用注意事项 控制回路负载，不可超出额定范围。
定期紧固接线端子。
防爆区域遵循防爆布线规范。
禁止私自拆解底座外壳。
