描述

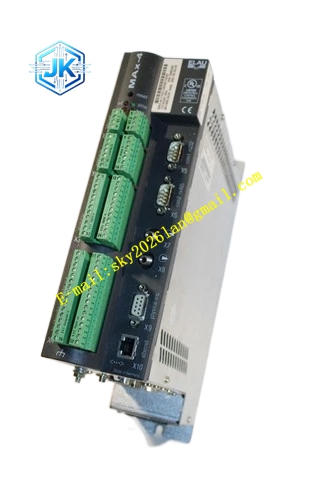

ELAU MAX-4-11-03-128-08-0-0-00
技术规格： 模块供电 24VDC；内置高性能工业处理器；SERCOS 光纤总线接口；RS232 调试接口；内置大容量闪存；集成 128 路数字输入，8 路数字输出；防护等级 IP20；工作温度区间 0℃~+50℃；DIN 导轨壁挂安装；净重 2.2kg。
功能特点： 支持电子凸轮、电子齿轮、飞剪、色标同步跟随等复杂运动算法；大容量数字 I/O 通道，直接接入大量现场传感器、电磁阀信号；PLC 逻辑与多轴运动控制同步运算；SERCOS 光纤总线保证多轴同步精度；RS232 调试接口用于项目开发、参数修改；本地存储故障事件记录；支持整套 PacDrive VPM 机架伺服系统。
应用场景： 大型老式包装生产线多轴运动主控、卷筒纸印刷成套设备同步控制系统、纺织大型多轴联动产线、MAX 平台大型自动化专机中央控制器。
性能参数： 运动控制任务周期最小 125μs；本地存储 600 条故障事件记录；机柜温度高于 45℃模块性能降额。
材质构成： 镀锌金属散热底座；工业级 CPU 主板；多层工业印刷电路板；镀金接线端子弹片；阻燃工程塑料前面板；光纤收发组件。
结构特征： DIN 导轨竖直壁挂壳体；前面板多组 LED 状态指示灯阵列；SERCOS 光纤接口、RS232 调试端口；大容量 I/O 接线端子排；壳体外侧散热鳍片，依靠控制柜自然对流散热。
工作原理： 控制器闪存存储用户工艺程序，上电后主控单元循环执行逻辑运算与多轴轨迹计算，生成各伺服轴位置指令，经由 SERCOS 光纤总线传输至伺服功率模块。控制器持续采集现场 I/O 信号和伺服驱动器运行状态，实时监测故障并存储报警记录，调试接口用于程序下载、在线监控。
安装要求： 竖直固定于 DIN 导轨，禁止倒置；模块上下预留 100mm 通风间隙；接入稳定 24VDC 控制电源；光纤接头做好防尘保护；屏蔽信号线与大功率动力电缆分开布线。
使用注意事项： 通电状态不可插拔通讯接口；系统固件版本需要与整套伺服模块保持兼容；定期清理机柜内部灰尘；重要项目程序提前备份；电路板检修必须落实 ESD 防静电防护。
