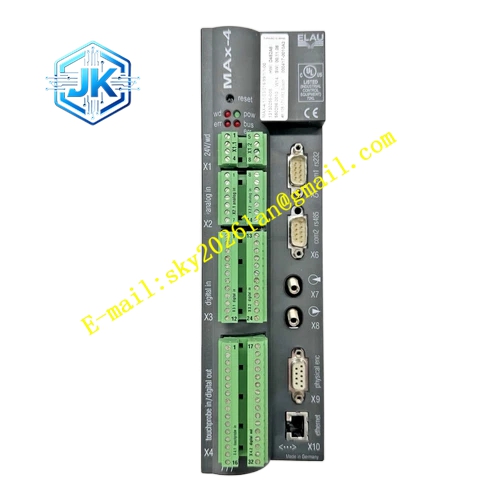

ELAU MAX‑4‑11‑03‑016‑99‑1‑0‑00
技术规格： 24VDC 控制供电；16 通道数字输入，8 通道数字输出；输入兼容漏型、源型 24VDC 信号模式；单通道输出额定持续电流 0.5A；SERCOS‑III 光纤总线接口；IP20 防护等级；工作温度 0℃~+55℃；通道独立短路保护；模块尺寸 120mm×85mm×35mm；净重 0.29kg；MAX‑4 系统机架插槽式安装。
功能特点： 适配最大 99 轴大型运动控制系统；I/O 信号采样与 SERCOS 总线周期同步；每通道独立短路开路故障诊断；分组 LED 通道状态指示灯；支持机架热插拔；全部通道故障信息上传大型主控制器。
应用场景： 大型包装整线 I/O 信号扩展、宽幅印刷生产线现场信号处理、纺织全套自动化产线信号采集输出、大型多轴装配生产线 I/O 扩展、复杂工业专机数字信号接口。
性能参数： I/O 采样跟随 SERCOS 总线最小周期 125μs；短路保护响应时间小于 5ms；模块可存储通道故障记录 500 条；机柜温度超过 45℃发生性能降额。
材质构成： 金属加固机架框架；多层工业印刷电路板；通道光电隔离芯片；镀金背板接触弹片；阻燃塑料现场接线端子组件。
结构特征： 横向插入 MAX‑4 系统机架插槽；前面板分组 LED 状态指示灯；前面板现场信号接线端子；电源、总线数据依靠机架背板传输；光电隔离屏障分隔现场侧与系统总线电路。
工作原理： 外部现场 24VDC 输入信号通过光电隔离送入模块逻辑单元；大型 MAX‑4 主运动控制器经由 SERCOS‑III 光纤总线下发输出逻辑指令，模块经过光电隔离驱动外部电磁阀、指示灯等执行器件；模块实时监测全部通道状态，故障事件上传主控制器保存记录。
安装要求： 模块插入 MAX‑4 机架指定插槽，锁死前面板卡扣；接入稳定 24VDC 控制电源；现场信号线缆采用屏蔽线缆；模块周边预留通风散热空间；现场信号线缆与大功率动力电缆分开敷设。
使用注意事项： 模块通电状态禁止拔插；严格区分控制电源回路和现场执行器件电源回路；输出通道负载电流不可超过单通道额定值；控制柜内部规避导电粉尘、腐蚀性气体；高振动工况定期检查接线端子紧固状态。
