描述

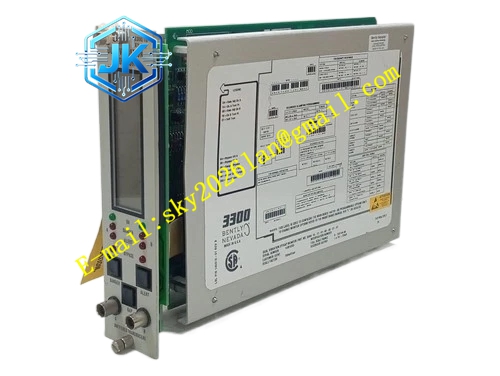

Bently Nevada 3500/50-01-00-01 288062-02
技术规格：
- 通道数量： 2个独立转速输入通道
- 测量范围： 0至50,000转/分钟
- 测量精度： ±0.1%
- 输入信号范围： +10.0伏至-24.0伏，超出此范围的信号在模块内部被限幅
- 输入阻抗： 20千欧姆（标准），40千欧姆（TMR），7.15千欧姆（内部安全栅）
- 功耗： 典型值5.8瓦
- 工作温度范围： -30摄氏度至+65摄氏度（-22华氏度至+149华氏度）
- 存储温度范围： -40摄氏度至+85摄氏度
- 尺寸： 241.3毫米×24.4毫米×241.8毫米
- 重量： 0.82千克（1.8磅）
功能特点：
- 双通道设计，同时监测两个转速点
- 可配置为向3500机架背板提供经过调理的键相信号，供其他监测器使用
- 支持转速监测、设定点报警、零转速指示、转子加速度报警等多种功能
- 峰值保持功能，能够存储机器曾达到的最高转速，可由使用者复位
- 冗余设计支持，提高系统可靠性和可用性
- 通过3500框架组态软件进行编程
- 支持多种通信接口，便于与监控系统连接
应用场景：
- 发电厂汽轮机、发电机等旋转设备的转速监测
- 石油化工泵、压缩机等旋转设备的转速监测
- 制造业轧机、车床等旋转设备的转速监测
- 钢铁冶金大型旋转机械设备的转速监测
- 造纸、纺织等行业旋转机械运行状态监测
性能参数：
- 输出信号： 4-20毫安，0-10伏
- 工作电压： 12-30伏直流
- 频率响应： 根据转速范围确定
- 键相信号： 可向机架背板提供调理后的键相信号
- 报警功能： 用户可编程的预警和危险报警设定点
材质构成：
- 外壳： 工业级金属外壳
- 电路板： 多层印刷电路板
- 连接器： 工业级转速信号输入端子
结构特征：
- 全高模块设计，占用3500机架一个前插槽
- 前面板配备状态LED指示灯
- 支持内部端子或外部端子连接（取决于I/O模块类型）
- 模块化设计，支持热插拔
工作原理： 该模块接收来自接近探头或磁电式传感器的脉冲信号，内部电路对信号进行整形、计数和处理，计算出精确的转速值。模块同时监测转子加速度和方向变化。当转速超过用户设定的报警值时，模块生成报警信号。模块还可提供键相信号，为其他振动监测模块提供相位参考。
安装要求：
- 安装在3500机架的指定插槽中
- 转速传感器应正确安装，确保信号稳定可靠
- 传感器与齿轮或键槽的间隙应按照规范调整
- 确保传感器电缆屏蔽层正确接地
- 与高压动力电缆保持适当间距
使用注意事项：
- 该模块不单独使用或作为转速控制或超速保护系统的部件
- 模拟量比例输出仅用于数据收集、图表记录或显示
- 转速的警告设置点仅用于通知目的
- 支持带电插拔，便于维护和更换
- 在危险区域使用时，需确认防爆认证等级符合现场要求
- 配置软件版本必须与模块固件版本匹配
