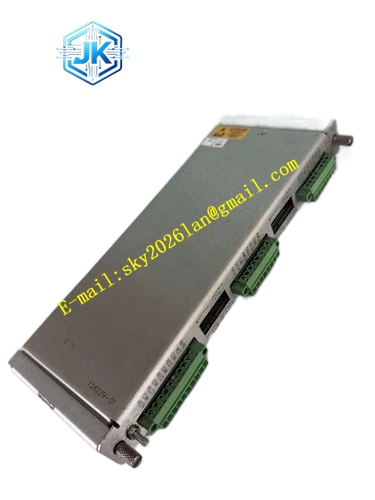

Bently Nevada 3500/40M-02-00（126615-01）
技术规格：
- 产品系列： 3500系列机械保护系统
- 模块类型： 4通道 Proximitor 位移监测器
- I/O模块类型： 02（带外部端子的I/O模块）
- 认证选项： 00（无特殊认证）
- 备件号： 126615-01（Proximitor I/O模块，带外部端子）
- 标准符合性： 符合 API 670 标准
功能特点：
- 4通道输入，可接收1至4个位移传感器信号
- 通道成对编程，通道1和2执行一个功能，通道3和4执行另一个功能
- 支持径向振动、轴向位移、差胀、轴偏心、REBAM等多种监测功能
- 每个通道可将输入信号处理成多种”静态值”参数
- 每个静态值可配置报警设定值，任意两个静态值可配置危险设定值
- 连续将当前机器振动值与设定值比较，触发报警保护
- 前面板提供传感器缓冲输出同轴接头，每个接头均有短路保护
- 兼容 Bently Nevada 3300 XL、7200系列等全系列涡流传感器
应用场景：
- 汽轮机径向振动和轴向位移监测
- 压缩机径向振动和差胀监测
- 发电机轴偏心监测
- 风机、水泵等旋转设备振动保护
- 电力、石化、冶金等行业关键设备状态监测
性能参数：
- 输入阻抗： 标准I/O模块为10kΩ；TMR I/O模块有效阻抗为50kΩ
- 灵敏度（径向振动）： 3.94mV/μm（100mV/mil）或7.87mV/μm（200mV/mil）
- 灵敏度（轴向位移）： 3.94mV/μm（100mV/mil）或7.87mV/μm（200mV/mil）
- 灵敏度（差胀）： 0.394mV/μm（10mV/mil）或0.787mV/μm（20mV/mil）
- 灵敏度（REBAM）： 40mV/μm（1000mV/mil）或80mV/μm（2000mV/mil）
- 精度： 通频和间隙精度为满量程的±0.33%，最大±1%
- 功耗： 额定7W
- 传感器电源： -24VDC
- 输出阻抗： 550Ω
材质构成：
- 模块外壳： 金属框架结构
- 前面板： 带LED指示灯和同轴接头
- 内部电路： 多层PCB板，精密模拟和数字电路
结构特征：
- 全高模块，安装在3500框架的监测器插槽中（插槽3至14）
- 前面板设有OK LED、TX/RX LED和Bypass LED指示灯
- 每个通道对应一个传感器缓冲输出同轴接头
- 外部端子设计，传感器信号通过外部端子排接入模块
工作原理： 模块接收来自位移传感器的模拟电压信号，通过内部信号处理电路对信号进行滤波、放大和解调。对于径向振动监测，提取信号的交流分量计算振动幅值；对于轴向位移和差胀监测，提取信号的直流分量计算位移值。处理后的测量值与用户设定的报警阈值实时比较，当测量值超出设定范围时触发报警输出，同时通过框架内部总线将数据传输至通信网关模块。
安装要求：
- 模块安装在3500框架的监测器插槽中（插槽3至14）
- 使用3500框架组态软件对每个通道进行功能配置
- 传感器信号通过外部端子排接入模块
- 模块须与3500/20框架接口模块配合使用
- 框架须配备至少一个3500/15电源模块
使用注意事项：
- 安装前须通过3500框架组态软件完成通道功能配置
- 确认传感器类型与模块灵敏度设置匹配
- 定期检查前面板LED指示灯状态，确认模块运行正常
- 报警设定值须根据设备实际运行工况合理设置
- 模块支持带电热插拔，更换时不影响其他模块运行
