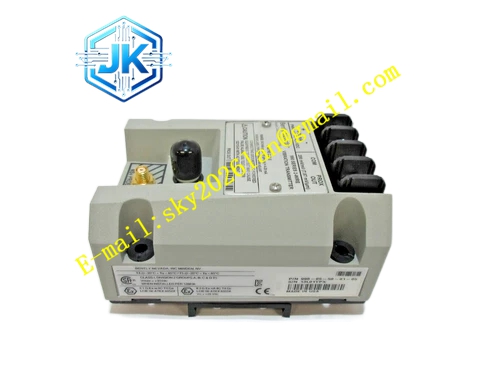

Bently Nevada 3500/33-03-00 149992-03
技术规格：
- 通道数量： 16个继电器输出通道
- 继电器类型： 单刀双掷（SPDT）
- 触点额定值： 低电流设计，适用于PLC输入和固态继电器驱动
- 工作温度范围： -30摄氏度至+65摄氏度
- 存储温度范围： -40摄氏度至+85摄氏度
- 湿度： 最高95%（非冷凝）
- 尺寸： 全高模块，241.3毫米×24.4毫米×241.8毫米
- 重量： 约1.0千克
功能特点：
- 16个独立可编程的低电流继电器输出通道
- 每个继电器包含报警驱动逻辑，可使用AND和OR逻辑编程
- 支持报警输入（预警和危险状态）、Not-OK状态、单个测量变量或任何监测通道组合
- 低电流触点设计，延长触点寿命，适用于频繁操作的场合
- 使用3500机架组态软件进行编程配置
- 全高模块设计，机架布局可预测
应用场景：
- 与PLC数字量输入直接接口
- 驱动固态继电器控制回路
- 报警指示灯和信号器驱动
- 需要频繁操作但电流较小的控制回路
- 分布式控制系统中的状态信号传输
性能参数：
- 逻辑编程： 支持AND和OR逻辑组合
- 触点材料： 针对低电流优化设计
- 电气寿命： 在低电流负载下具有极长的操作寿命
- 响应时间： 符合机械保护系统要求
材质构成：
- 外壳： 工业级金属外壳
- 继电器： 高品质低电流电磁继电器
- 电路板： 多层印刷电路板
- 连接器： 工业级接线端子
结构特征：
- 全高模块设计，占用3500机架一个前插槽
- 前面板配备状态指示灯
- 继电器触点通过前面板端子引出
- 模块化设计，支持现场更换
工作原理： 该模块通过3500机架背板接收来自各监测模块的报警状态和测量数据。内部逻辑电路根据用户编程的AND/OR逻辑条件评估输入信号，当满足报警条件时，驱动相应的低电流继电器动作。低电流设计使得触点在小电流负载下具有更长的使用寿命，特别适用于与固态电子设备和PLC输入接口的场合。
安装要求：
- 安装在瞬态数据接口模块右侧的任意插槽
- 继电器输出接线通过前面板端子连接
- 确保负载电流不超过模块额定值
- 与高压动力电缆保持适当间距
- 确保机架接地良好
使用注意事项：
- 该模块的触点额定值较低，不得用于驱动大电流负载
- 用于感性负载时仍需加装保护装置
- 定期检查继电器触点状态
- 在危险区域使用时，需确认防爆认证等级符合现场要求
- 配置软件版本必须与模块固件版本匹配
