描述

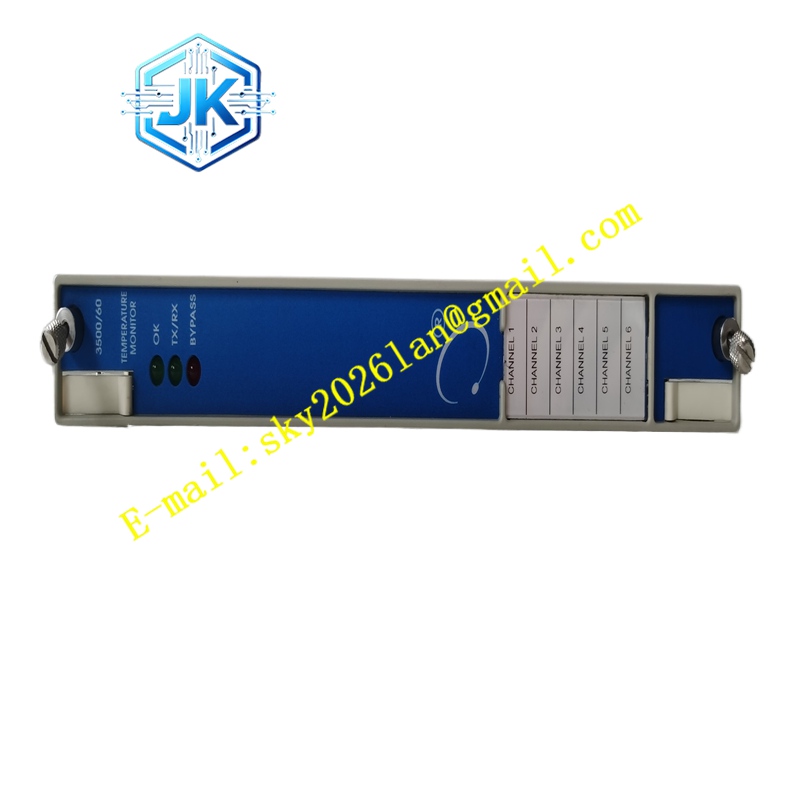

Bently Nevada 330878-50-00
技术规格
- 品牌： Bently Nevada（本特利内华达）
- 产品系列： 3300 XL 50mm 电涡流传感器系统
- 型号： 330878-50-00
- 产品类型： 前置器
- 灵敏度： 0.39 V/mm（10 mV/mil）
- 输出范围： 0.39 V/mm（10 mV/mil）
- 电源要求： -17.5 Vdc 至 -26 Vdc
- 系统长度： 5 米或 9 米（包括延长电缆）或 1 米（仅探头）
功能特点
- 信号处理： 为探头线圈提供高频交流电流，检测探头线圈的感抗变化
- 信号放大： 将感抗变化量变换放大成相应电压变化信号输出
- 容错性： 电源端、公共端（信号地）、输出端任意接线错误不会损坏前置器
- 电源极性错误保护： 具备电源极性错误保护功能
- 输出短路保护： 具备输出短路保护功能
应用场景
- 适用设备： 大型旋转机械
- 适用行业： 电力、冶金、石化、化工
- 测量类型： 振动、位移、转速
- 配套系统： 3300 XL 50mm 探头、3300 XL 50mm 延伸电缆、3500 监测框架
性能参数
- 灵敏度： 0.39 V/mm（10 mV/mil）
- 输出范围： 0.39 V/mm（10 mV/mil）
- 电源要求： -17.5 Vdc 至 -26 Vdc
- 系统长度： 5 米或 9 米（包括延长电缆）或 1 米（仅探头）
- 前置器工作温度： -52°C 至 +100°C
材质构成
- 前置器壳体： 铝合金
- 内部电路： 高频振荡电路、放大电路、检波电路、滤波电路
- 连接器： 高频同轴连接器
结构特征
- 安装方式： 浮空安装（即前置器与机组在电气上应绝缘）
- 高频插座： 内凹设计，不易损坏
- 三端端子： 镶嵌固定，直接与内部电路连接，确保连接可靠性
工作原理
前置器内部的振荡电路产生高频交流电流，通过延伸电缆传输到探头线圈。探头线圈在端面产生高频磁场，当金属靶面靠近时，在金属表面产生电涡流。电涡流产生的磁场方向与线圈磁场方向相反，改变了线圈的感抗。前置器检测这一变化后，经过放大、检波和滤波处理，输出与间隙线性成正比的直流电压信号。
安装要求
- 前置器应浮空安装（即前置器与机组在电气上应绝缘）
- 建议用户外加一只前置器保护盒，先将前置器通过绝缘板浮空固定在铁盒内，然后再将铁盒固定在机架或铁栏杆上
- 安装场所温度小于 65°C，通风且振动小
- 前置器与仪的联接电缆用户可采用三芯屏蔽电缆，其长度可达数十米
- 屏蔽层应在集控室处单端接入仪表地
使用注意事项
- 前置器至探头间的电缆为高频电缆，电缆长度不准随意改变，否则会影响测量的准确度
- 安装后电缆位置要求固定，以免造成不必要的损坏
- 高频接头在固定时必须浮空（即接头不能与机架或大地在电气上相通），否则会引入干扰
- 高频接头必须用绝缘材料密封包扎好
- 前置器的三根信号传输线中间不要有接头，如有要考虑接头的接触电阻要尽可能小
