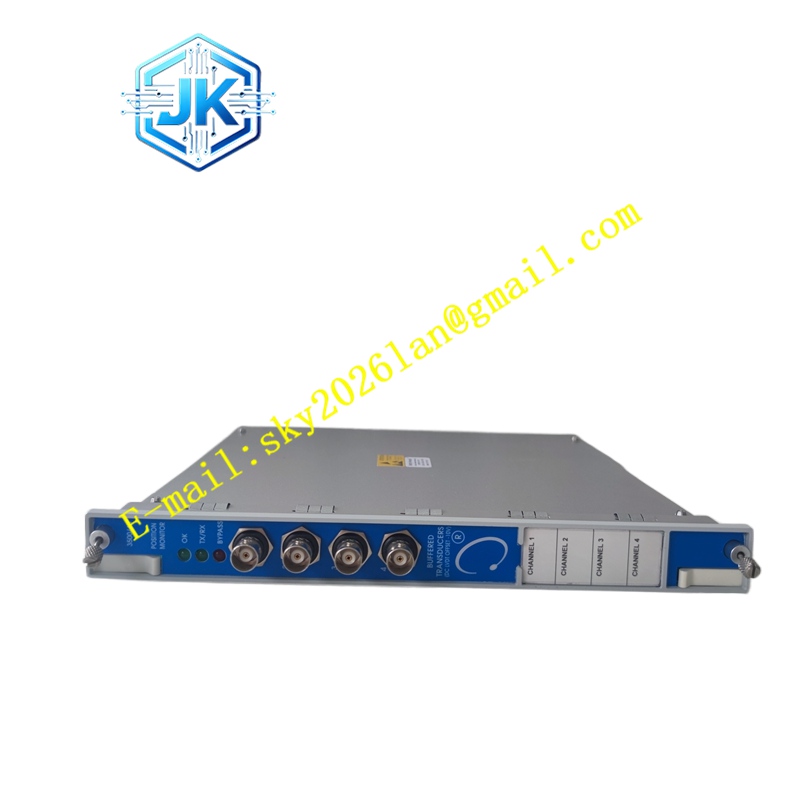

Bently Nevada 330780-50-CN
技术规格：
- 系统总长度： 5.0 米
- 安装方式： 面板安装
- 配套探头： 3300 XL 11mm 电涡流探头
- 灵敏度： 3.94 V/mm（100 mV/mil）
- 线性范围： 4mm（距靶面 0.5mm 至 4.5mm）
- 频率响应： 0 至 8kHz
- 供电要求： 无安全栅时 -17.5VDC 至 -26VDC，最大电流 12mA；有安全栅时 -23VDC 至 -26VDC
- 输出信号： 直流电压信号（与间隙成正比）
- 输出阻抗： 50Ω
- 电源灵敏度： 输入电压每变化 1V，输出电压变化不超过 2mV
- 前置器工作温度： 0°C 至 +45°C
- 探头工作温度： -51°C 至 +177°C
- 认证： -CN 后缀表示中国地区适用
功能特点：
- 接收非接触式 3300 XL 11mm 电涡流探头和延伸电缆的信号
- 将微弱的高频信号放大并转换为标准化电压信号
- 采用先进的 RFI/EMI 抗干扰技术，达到欧洲电磁兼容标准
- 金属外壳具备屏蔽效能，抵抗外部电磁干扰
- 端子带设计紧凑，无需特殊工具即可紧固
- 安装基板具有电绝缘性，无需独立绝缘板
- 与 3300 XL 11mm 探头和延伸电缆完全兼容
应用场景：
- 汽轮机和压缩机轴系状态监测
- 轴向（推力）位移测量
- 蒸汽轮机斜面差胀测量
- 往复式压缩机活塞杆位移测量
- 转速计和零转速测量
- 键相位信号采集
性能参数：
- 分辨率： 0.1μm
- 线性偏差： ≤±0.31mm
- 温度漂移： ≤0.05%/°C
- 绝缘电阻： ≥1000MΩ（500VDC）
- 抗电磁干扰： 符合 IEC 61326 标准
材质构成： A380 铝合金前置器壳体，金属屏蔽外壳，标准连接器端子
结构特征： 矩形前置器壳体，尺寸约 6.35×6.12×8.13 cm，重量约 0.82 kg。面板安装方式，配备标准输入端子用于连接延伸电缆，输出端子用于连接监测系统。外壳表面激光刻印有品牌标识、型号和序列号。
工作原理： 前置器内部高频振荡电路驱动探头线圈产生交变电磁场，当探头靠近导电金属靶面时，靶面感应出涡电流，导致线圈阻抗变化。前置器通过相敏检波电路解调阻抗变化量，将其转换为与间隙成正比的直流电压信号输出。
安装要求：
- 采用面板安装方式，使用螺栓将前置器固定在安装面板上
- 安装位置应远离强电磁干扰源
- 延伸电缆与前置器的连接必须牢固，端子紧固到位
- 供电电压严格控制在 -17.5VDC 至 -26VDC 范围内
- 探头电缆加延伸电缆总长度必须为 5.0 米
使用注意事项：
- 被测轴材料出厂默认以 AISI 4140 钢校准，若被测轴为其他材料需单独校准
- 高于 -23.5VDC 的电压下工作将导致线性范围缩小
- 定期检查连接端子的紧固情况
- 更换时必须选择与原设备规格完全一致的型号
- 禁止在未断电状态下插拔连接器
