描述

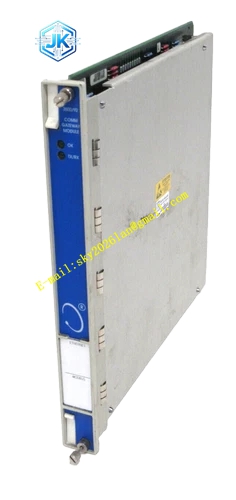

Bently Nevada 3300/65
技术规格：
- 产品系列： 3300/65 双探头监测器
- 产品类型： 监测模块
- 所属系统： 3500 系列机械保护系统
- 传感器输入： 兼容 3300 XL 系列接近式电涡流传感器和速度传感器
- 响应频宽： 0-10kHz 高频响应
- 精度等级： 线性误差 ≤±0.5%
- 防护等级： IP65 级防护
- 接口规格： 输入端双 BNC 接头，输出端 4-20mA 电流环输出 + Modbus RTU 通信协议
- 供电： ±24V DC 冗余供电，支持热插拔
- 标准符合性： 符合 API 670 标准
功能特点：
- 提供四种测量结果：轴相对振动、轴承座振动、轴绝对振动、轴平均径向位置
- 轴相对振动：接近式探头测量轴相对于轴承座的振动
- 轴承座振动：地震式传感器测量轴承座相对于自由空间的振动
- 轴绝对振动：轴相对振动与轴承座振动的矢量合成
- 轴平均径向位置：接近式探头直流间隙测量
- 双探头冗余设计，主探头信号异常时自动切换至备用通道
- 内置 FFT 频谱分析引擎，支持时域波形与频域谱图同步显示
- 配置三级报警阈值（预警、报警、危险）
应用场景：
- 大型蒸汽轮机轴振动监测
- 燃气轮机轴振动监测
- 具有油膜轴承的大型旋转机械
- 轴振动大量传递到壳体的机器
- 发电、石化等行业关键设备保护
性能参数：
- 响应频宽：0-10kHz
- 线性误差：≤±0.5%
- 防护等级：IP65
- 抗电磁干扰能力：达 IEC 61326-1 标准
- 工作温度范围：-30°C 至 +70°C
材质构成：
- 模块外壳：工业级金属封装
- 内部电路：双通道信号处理、FFT 频谱分析、报警比较、通信接口电路
- 接口：背板连接器，插入 3500 框架
结构特征：
- 模块化插拔式设计，安装于 3500 框架槽位中
- 前面板设有通道状态指示灯
- 支持热插拔，维护时无需停机
- 型号编码中各字段分别表示满量程范围选项、相对传感器输入选项、机构认证选项、本质安全屏障选项、地震传感器/报警继电器选项、跳闸倍增选项
工作原理： 双探头监测器同时接收来自接近式传感器和速度传感器的信号。接近式传感器测量轴相对于轴承座的振动（轴相对振动），速度传感器测量轴承座相对于自由空间的振动（轴承座振动）。监测器内部电路将这两个信号进行矢量合成，计算出轴绝对振动。同时，接近式传感器的直流分量提供轴平均径向位置测量。处理后的测量值与用户设定的报警阈值进行实时比较，当测量值超过设定阈值时，监测器触发相应的报警输出。
安装要求：
- 安装于 3500 框架的指定槽位中
- 框架需配备 3500/15 电源模块供电
- 接近式传感器和速度传感器需安装在同一轴线上
- 使用 3500 框架组态软件对通道进行功能编程
- 确保框架接地良好
使用注意事项：
- 需确认被测机器是否将大量振动传递到壳体，以决定是否适合使用双探头监测器
- 报警和危险设定值需根据设备实际运行工况合理设置
- 更换模块时需确保新模块固件版本兼容
- 定期检查模块状态指示灯是否正常
- 组态参数变更后需保存并验证
- 每季度使用 TK-3E 校验仪进行通道校准，确保 4-20mA 输出与振动幅值偏差 ≤±1%
