描述

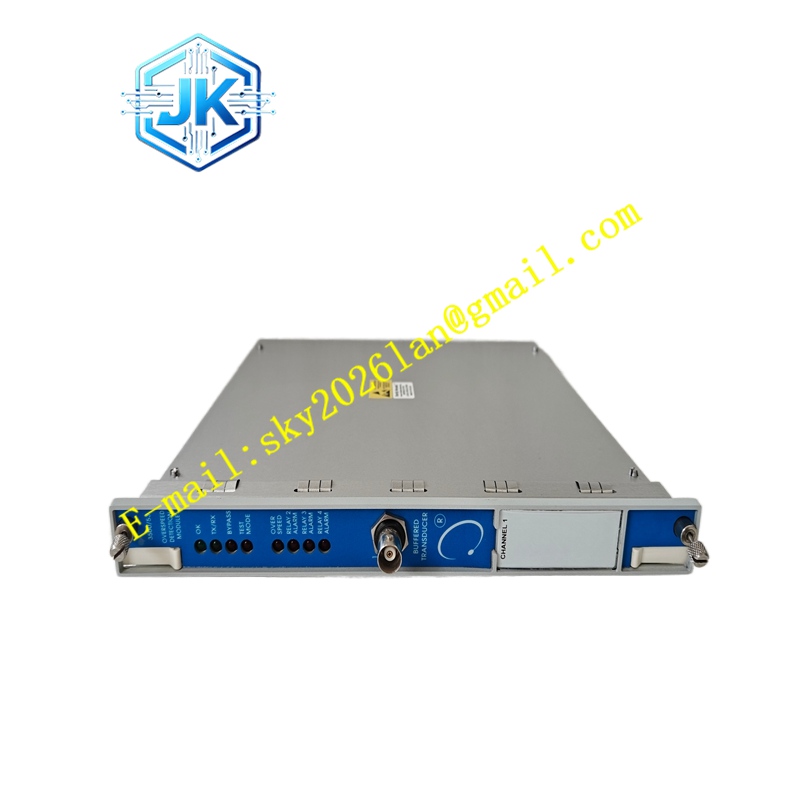

Bently Nevada 126648-01
技术规格
- 模块高度：半高（Half-Height）
- 通道数量：2通道
- 输入信号兼容性：电涡流接近探头、磁电式转速传感器
- 隔离电压：1500 Vdc（通道间及通道对地）
- 工作温度：-30°C 至 +65°C
- 存储温度：-40°C 至 +85°C
- 湿度耐受：95%无冷凝
- 合规标准：ATEX、IECEx、CSA/NRTL、DNV GL
- 尺寸：约2.5 x 11.2 x 24.2 cm
- 重量：约0.42 kg
功能特点
- 提供键相信号的电气隔离，保护下游控制与监测系统
- 支持三模冗余架构，通过双模块配置实现冗余备份
- 固件支持现场升级，便于功能扩展与维护
- 专为磁电式转速传感器应用优化设计
- 兼容外部供电的Proximitor应用
应用场景
- 汽轮发电机组的转速与相位监测
- 压缩机、泵类设备的键相信号采集
- 需要信号隔离的分布式控制系统接口
- 机械故障诊断中的轴心轨迹与频谱分析
性能参数
- 频率响应覆盖从低速到高速旋转设备的全频段
- 脉冲输出精度高，确保相位分析准确性
- 抗电磁干扰能力强，适用于变频器周边等强干扰环境
材质构成
- 外壳采用工业级阻燃材料
- 连接器采用镀金触点，确保长期接触可靠性
- 内部电路采用多层PCB与表面贴装工艺
结构特征
- 半高模块设计，可在3500机架中实现高密度安装
- 前面板设有状态指示灯，直观显示通道运行状态
- 后部采用外部端子排连接，便于现场布线
工作原理 模块接收来自接近探头或磁电传感器的模拟信号，通过内部比较器与整形电路，将轴上的物理标记转换为标准的数字脉冲输出。隔离电路采用光电隔离或磁隔离技术，确保输入侧与输出侧的电气完全独立。
安装要求
- 必须安装在Bently Nevada 3500系列专用机架中
- 需配合3500/25监测器模块使用
- 安装位置应远离大功率变频设备，避免电磁耦合
- 接线需使用屏蔽电缆，屏蔽层单端接地
使用注意事项
- 通电前务必确认输入信号电压在允许范围内
- 严禁在带电状态下插拔模块
- 定期进行通道功能测试，验证脉冲输出准确性
- 冗余配置时，两个模块的参数设置必须完全一致
