描述

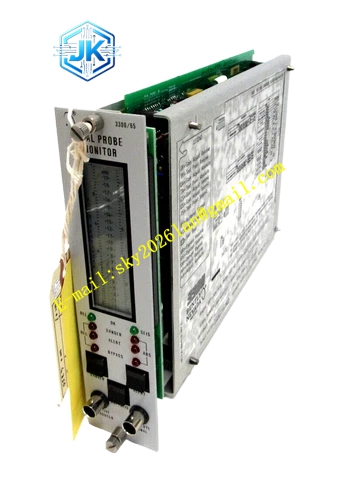

Bently 991-25-50-01-00
技术规格
- 输入信号：接近探头信号
- 输出信号：4-20 mA标准电流信号，与轴位移成比例
- 量程：25-0-25密耳（约-0.635至+0.635毫米）
- 系统长度：5.0米（16.4英尺）
- 安装方式：35毫米DIN导轨夹安装
- 频率响应：直流至6000 Hz
- 电源：两线制回路供电
- 非交互式零点和量程电位器：支持回路调整
- 测试输入引脚：支持快速验证回路信号输出
功能特点
- 集成Proximitor传感器，无需外部设备
- 较宽的量程范围，适用于推力轴承磨损量较大的场合
- 非隔离的PROX OUT和COM端子以及同轴连接器，提供动态位移和间隙电压信号输出用于诊断
- 上电抑制电路消除线路电压瞬变引起的信号错误
- 不正常/信号失效电路防止因接近探针故障导致的高输出或错误报警
- 高湿度环境的盆栽结构，适应高达100%冷凝环境
- DIN导轨夹安装便于在控制柜内快速拆装
应用场景
- 大型汽轮机推力轴承磨损监测
- 燃气轮机转子轴向位移监测
- 压缩机推力盘位置监测
- 水轮机转子轴向窜动监测
- 控制柜内集中安装的轴位移监测系统集成
性能参数
- 输出分辨率：0.3662 μA每比特
- 室温误差：±0.25%
- 全温度范围误差：±0.7%
- 更新速率：100毫秒或更短
- 负载电阻：0至600 Ω
- 电压合规范围：0至+12 VDC
材质构成
- 外壳材料：工业级金属外壳，耐腐蚀涂层
- 密封材料：高湿度环境密封结构
- 电路板：conformal涂层，防潮防尘
- DIN导轨夹：弹簧钢材质，卡接牢固
结构特征
- 紧凑的变送器本体，适合控制柜内DIN导轨安装
- 标准35毫米DIN导轨夹，与工业控制设备兼容
- 顶部或侧面设有非交互式零点和量程调整电位器
- 配备测试输入引脚，便于现场回路验证
- 整体密封结构，适应高湿度工业环境
工作原理 变送器内部的Proximitor电路向接近探头提供高频激励信号，探头感应转子靶面的轴向位移变化产生调幅信号。变送器解调该信号，提取转子的轴向位置信息，并将其转换为标准的4-20 mA电流信号。输出电流与轴位移成线性比例关系，12 mA对应零位，4 mA和20 mA分别对应负向和正向满量程位移。
安装要求
- 将DIN导轨夹卡接在35毫米标准DIN导轨上
- 确保变送器与探头之间的电缆长度符合5.0米系统长度要求
- 接近探头应安装在推力轴承附近，探头端面与转子靶面间隙调整至线性范围中心
- 4-20 mA输出回路应使用屏蔽双绞线连接至监测系统
- 回路电源电压应满足变送器工作电压要求
- 控制柜内安装时应确保良好的通风散热
使用注意事项
- 该变送器量程为25-0-25密耳，适用于较大范围的轴向位移测量
- 调整零点和量程时应使用非磁性工具
- 定期检查探头安装紧固度，防止因振动导致的间隙变化
- 在高湿度环境中应确保外壳密封完好
- 使用测试输入引脚验证回路时，应确保监测系统处于安全状态
- DIN导轨安装应确保卡接牢固，防止因振动导致变送器松动
