描述

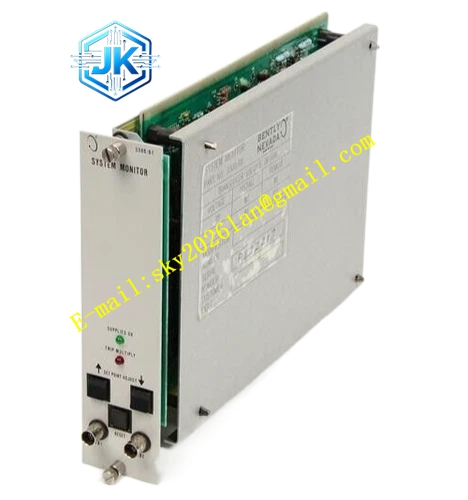

Bently 9200-01-08-11-02
技术规格
- 灵敏度：20毫伏每毫米每秒（500毫伏每英寸每秒），误差范围±5%
- 频率响应：4.5赫兹至1000赫兹（270至60000转每分钟），+0、-3分贝典型值
- 动态工作范围：最大位移2.54毫米（0.100英寸）峰-峰值，最大速度25毫米每秒（1英寸每秒）
- 线圈电阻：125千欧姆±5%
- 锁定线圈电感：125毫亨典型值
- 最大电缆长度：305米（1000英尺）
- 灵敏度温度系数：0.2%每摄氏度
- 防护等级：IP65（非浸没式），整体电缆选项为IP68
- 非敏感轴可承受最大加速度：50克峰值
功能特点
- 动线圈技术对冲击或脉冲激励的敏感度较低，测量稳定性优于固态速度传感器
- 两线制设计无需外部电源，便于便携式测量应用
- 整体电缆选项提供卓越的抗腐蚀性能，无需额外防护
- 防尘防潮设计，适应恶劣工业环境
- 输出极性明确：当传感器外壳速度朝向连接器时，极性为Pin B
应用场景
- 汽轮机轴承箱振动监测
- 压缩机机壳绝对振动测量
- 泵组结构振动连续监测
- 风机外壳振动速度测量
- 与测试或故障诊断仪表配合进行周期性测量
性能参数
- 在100赫兹和1.0英寸每秒（2.54厘米每秒）条件下，敏感轴灵敏度最大偏差为±10%
- 校准负载为10千欧姆，从终端A到B测量输出
- 从最小工作频率到1千赫兹范围内保持稳定的频率响应特性
材质构成
- 外壳和适配器材料：阳极氧化铝A204
- 密封圈材料：氯丁橡胶
- 连接器材料：镉镀铝、氯丁橡胶和银镀铜
结构特征
- 隔离圆形安装基座，采用5/8-18 UNF-2A螺纹规格
- 整体电缆设计将传感器与电缆一体化封装，消除连接点腐蚀风险
- 紧凑的圆柱形结构，适合在受限空间内安装
- 顶部安装接头选项，便于在狭小空间内布线
工作原理 传感器内部采用动线圈技术。当传感器外壳随被测结构振动时，内部线圈在磁场中相对运动，根据电磁感应定律产生与振动速度成正比的电压信号。该信号直接反映被测结构的绝对振动速度，无需积分或微分处理。
安装要求
- 安装角度：0±2.5度范围内，确保传感器敏感轴与振动方向一致
- 安装扭矩：1.41牛顿·米（12.5英寸·磅）
- 安装基座：隔离圆形基座，5/8-18 UNF-2A螺纹
- 确保安装表面清洁、平整，避免机械应力传递失真
- 电缆布线应避免与高压电缆平行，减少电磁干扰
使用注意事项
- 该型号最小工作频率为4.5赫兹，不适用于超低频振动测量
- 整体电缆一旦损坏需更换整个传感器，现场应做好电缆防护
- 长期暴露在强腐蚀性环境中仍需定期检查电缆护套完整性
- 避免在超过50克峰值的冲击环境中使用，以免损坏动线圈结构
- 校准时必须使用10千欧姆负载电阻，确保灵敏度测量准确
