描述

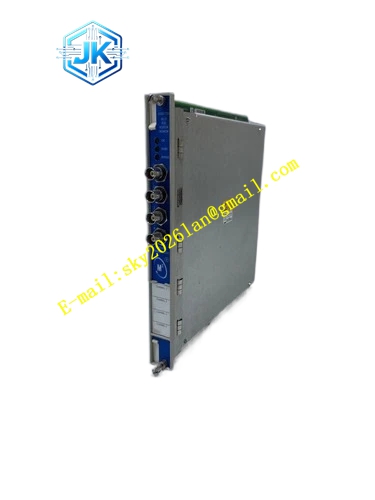

Bently 3500 72M
技术规格
- 型号：3500/72M
- 通道数量：4 个独立通道
- 输入阻抗：10 kΩ
- 测量精度：满量程的 ±0.33%
功能特点
- 多功能测量：每个通道可通过软件编程，执行活塞杆位置（Rod Position）、活塞杆跌落（Rod Drop）和超压缩机（Hyper Compressor）测量功能。
- 机械保护：通过连续比较监控参数与配置的报警设定点来驱动报警，为往复式压缩机提供可靠的机械保护。
- 状态指示：前面板配备 OK、TX/RX 和 Bypass 状态指示 LED 灯。
应用场景
专门应用于石油化工、天然气输送等领域的往复式压缩机机组，监测活塞杆位置、跌落及超压缩机状态，防止机械损坏。
性能参数
- 滤波器设置：活塞杆位置采用峰值-峰值滤波（固定 1 Hz 至 600 Hz）；间隙滤波器 -3 dB 在 0.09 Hz。
- 工作温度：0°C 至 +65°C
材质构成
采用工业级高可靠性电子元器件，外壳具备优异的电磁屏蔽和阻燃性能。
结构特征
标准的 3500 模块尺寸，支持热插拔，背部带有精密的背板插针，前面板提供缓冲传感器输出接头。
工作原理
接收来自前置器的信号，通过内部滤波和信号调理电路，计算出活塞的平均位置或跌落量，并通过背板总线将数据发送给系统通信模块。
安装要求
插入 3500 机架的指定槽位。传感器接线需使用屏蔽电缆，并确保单端可靠接地。
使用注意事项
配置时需准确选择测量功能（如杆位、杆跌落）；定期检查传感器电缆和接头状态；支持在线更换模块。
