描述

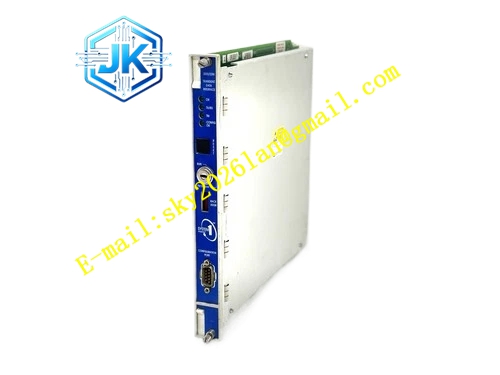

Bently 3500/65‑02‑00 172109‑01
技术规格 16 路温度测量通道；支持 3 线、4 线 RTD 热电阻、隔离型热电偶；模块功耗 12W；工作温度‑30℃~+65℃；存储温度‑40℃~+85℃；测量精度 ±0.2% 满量程；信号响应时间小于 1.2s；占用机架 2 个插槽；外形尺寸 267mm×76mm×229mm；防护等级 IP20；UL、CE、SIL2 安全认证。
功能特点 高密度 16 通道设计，大幅度节约机架插槽资源；每个通道独立配置热电偶或者热电阻；支持温度绝对值测量、温差测量模式；每通道警告、危险报警阈值软件可编程；传感器断线、模块硬件故障自诊断；前面板 LED 状态指示灯；背板总线上传全部 16 路温度与报警状态；支持外部 I/O 端子配件。
应用场景 大型汽轮发电机多测点轴承温度、定子绕组温度监测；大型多级压缩机多轴承多点测温；煤化工、电厂测温点位数量庞大的 TSI 保护项目；各类大型旋转机械大批量温度采集与联锁保护。
性能参数 Pt100 测温量程‑200℃~+850℃；兼容多型号热电偶；工作湿度 5%‑95% 无凝露；背板总线供电；报警逻辑联动机架继电器模块。
材质构成 铝合金外壳；多层 FR‑4 工业级 PCB 电路板；阻燃工程塑料前面板；镀金背板连接器；磷铜镀金接线端子。
结构特征 机架插卡式模块化；前面板配置状态 LED 指示灯；后部背板总线通讯接口；支持外部端子接线配件；标准 3500 卡件外形尺寸。
工作原理 16 路温度传感器信号送入模块，多路信号切换电路依次循环采集每一路通道信号，完成信号调理、模数转换，将测量值与预设报警阈值比对，输出报警逻辑，全部温度数据上传机架系统总线。
安装要求 模块插入 3500 机架标准插槽；16 路信号线缆分类布线，屏蔽层统一单端接地；热电阻接线严格区分 3 线、4 线；热电偶接线区分正负极；背板连接器完全锁紧到位。
使用注意事项 不可带电插拔卡件；通道数量多，接线作业规避错接、短路故障；软件组态必须对应每一路传感器类型；禁止超量程信号输入；定期对测温回路开展校验工作。
