描述

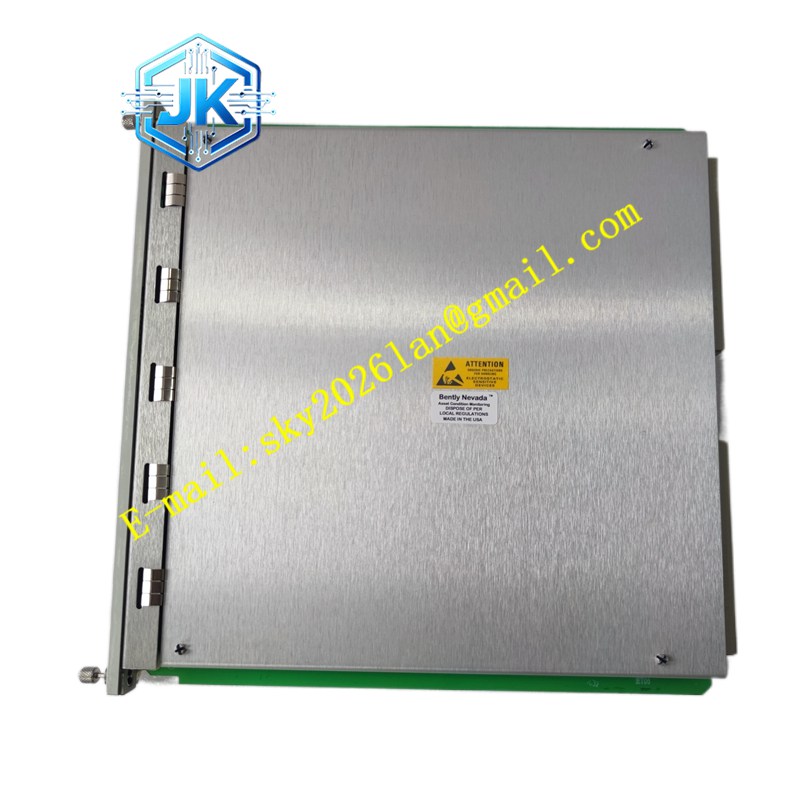

Bently 3500/64M
技术规格：
- 通道数量：4 路独立动态压力输入通道
- 输入适配：高频压电式、电压输出型动态压力传感器
- 信号处理：带通滤波，可组态截止频率，可启用陷波滤波消除特定干扰频率
- 每通道缓冲输出：原始未滤波压力信号，短路保护
- 单模块功耗：7.5W
- 工作温度：‑40℃～+85℃
- 湿度：0‑95% RH 无凝露
- 报警类型：预警 Alert、危险 Danger 两级报警
- 通讯：机架内部高速总线，对接 System‑1 软件 功能特点：
- 专门针对燃烧振荡高频脉动信号采集，捕捉燃烧室 “轰鸣” 类不稳定故障，提前预警燃烧故障。
- 每通道独立配置带通滤波、陷波滤波，滤除现场无关干扰频率，保留有效故障特征信号。
- 每通道具备缓冲输出接口，输出原始传感器波形，外接采集设备做深度故障分析。
- 通道硬件故障自诊断，传感器断线、信号异常识别上报。
- 两级报警阈值独立设置，危险报警可驱动机架继电器模块触发机组联锁。
- 支持热插拔，3500 机架运行状态下更换模块。
- 测量数据、报警事件完整存入机架历史事件列表。 应用场景：燃气轮机燃烧室压力脉动监测；燃机燃烧振荡保护；管道流体冲击压力监测；部分高速往复机械动态压力采集；工业燃气机组燃烧稳定性在线监控。 性能参数：动态信号采集带宽 0.1Hz‑10kHz；测量线性误差小于 ±1%；通道电气隔离；抗振动冲击 5g；缓冲输出短路保护。 材质构成：铝合金金属屏蔽外壳；多层 PCB 工业电路板；镀金机架背板连接器；金属加固前面板；高精度信号调理、AD 采样芯片；阻燃防静电结构件。 结构特征：标准 3500 单槽插卡模块；金属全包屏蔽壳体；前面板运行状态指示灯；侧面多路缓冲信号输出接口；后端高密度镀金背板连接器，直连机架背板。 工作原理：动态压力传感器输出电压信号送入模块，内部完成放大、AD 采样，经软件组态的带通、陷波滤波运算，提取动态压力脉动幅值；将脉动幅值与两级报警阈值对比，满足条件触发报警信号；缓冲输出直接转发传感器原始波形；模块自检电路持续监控输入回路，异常标记 NOT‑OK 状态；全部测量数值与事件通过机架总线对外传输Baker Hugh…。 安装要求：
- 模块插入 3500 机架单槽，背板连接器完全插接到位，锁紧面板螺丝。
- 动态压力传感器信号线采用屏蔽同轴电缆，单独敷设，远离动力电缆。
- 组态软件匹配传感器量程、滤波参数、报警阈值，下载配置。
- 机柜保证通风散热，双冗余电源为机架供电。
- 缓冲输出接口禁止接入高压信号。 使用注意事项：
- 不可以随意修改滤波参数，错误滤波会造成燃烧脉动故障漏报。
- 热插拔注意不要磕碰背板镀金触点。
- 机组启停阶段核对通道 OK 状态，确认传感器回路完好。
- 缓冲输出外接仪器时注意阻抗匹配。
- 定期查看事件日志，排查传感器回路漂移、隐性断线。
