描述

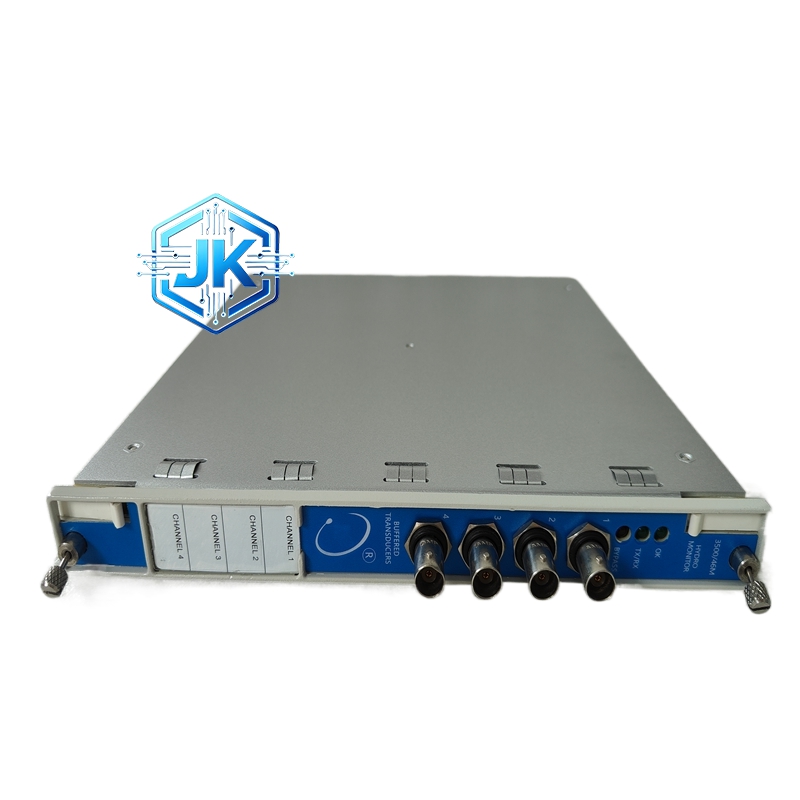

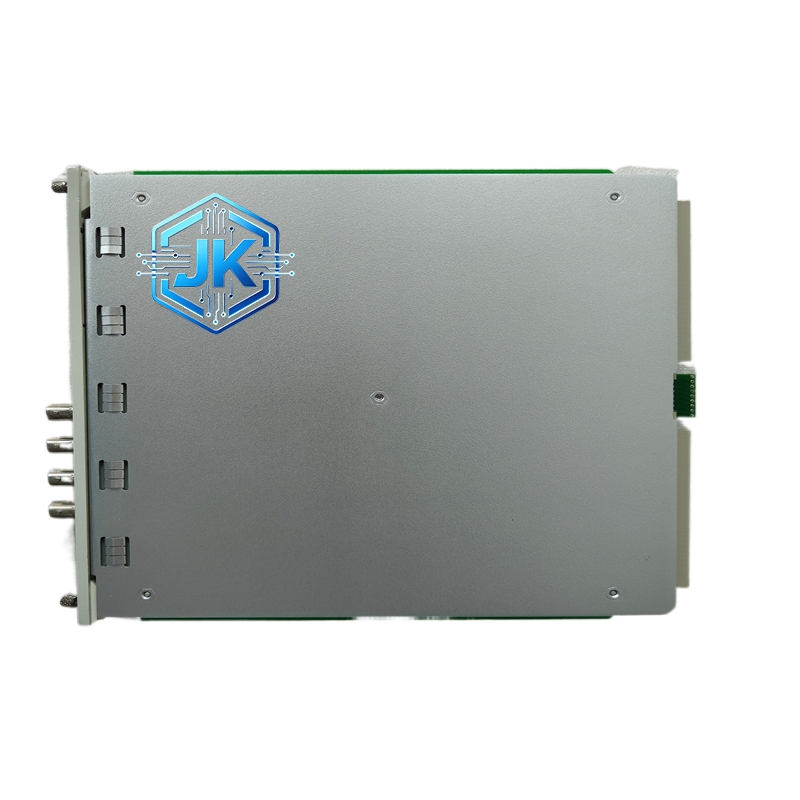

Bently 3500/46-03-00 4 通道振动监测模块（加速度型）
技术规格
- 通道数量：4 路独立通道，单端输入
- 传感器类型：压电式加速度传感器，IEPE / 电荷型可选
- 频率范围：10Hz–10kHz（-3dB），覆盖轴承 / 齿轮故障频段
- 测量量程：
- 加速度：±50g、±100g、±200g可选
- 速度：±50mm/s、±100mm/s、±200mm/s可选
- 位移：±0.5mm、±1mm、±2mm可选
- 灵敏度：100mV/g（标准）、50mV/g、200mV/g可选
- 滤波类型：低通、高通、带通、带阻可编程，巴特沃斯 / 贝塞尔 / 切比雪夫可选
性能参数
- 工作温度：-40℃～+85℃
- 存储温度：-55℃～+100℃
- 相对湿度：5%–95%RH，无冷凝
- 振动耐受：5g（10–1000Hz）
- 精度：±0.5%FS（25℃），±1%FS（-40℃～+85℃）
- 响应时间：<50ms（满量程）
材质构成
- 外壳：铝合金，表面阳极氧化，防腐蚀抗干扰
- 基板：FR-4 高 Tg 阻燃板，多层镀金，阻抗匹配
- 连接器：工业级屏蔽 BNC / 航空插头，适配加速度传感器
结构特征
- 尺寸：242mm×112mm×25mm（半高，标准 3500 机架兼容）
- 重量：0.4kg
- 安装：3500 机架 TDI 右侧任意槽位，导轨卡扣固定
- 指示灯：PWR、OK、FAULT、CH1–CH4七 LED，通道状态独立显示
工作原理
- 加速度传感器将机械振动转换为电荷 / 电压信号；
- 模块内部放大→滤波→积分（加速度转速度 / 位移）→AD 转换→数字处理；
- 输出振动幅值、频谱、峰值、有效值，供系统监测与报警。
优势亮点
- 高频精准监测：10Hz–10kHz 带宽，捕捉轴承 / 齿轮细微故障
- 多参数可编程：量程、滤波、输出参数自由配置，适配不同传感器
- 宽温高稳定：-40℃～+85℃工作，精度漂移极小
- 4 通道独立：单模块覆盖 4 个监测点，性价比高
适用行业
- 电力：汽轮发电机、燃气轮机轴承座高频振动监测
- 油气：压缩机、透平机组轴承磨损与齿轮故障预警
- 化工：大型旋转设备壳体振动与叶片激振监测
- 冶金：风机、电机、轧机轴承座高频振动保护
型号系列
- 归属 Bently Nevada 3500 系列，子系列 3500/46 振动监测模块
- 同系列型号：3500/46-04-00（8 通道）、3500/46-03-01（冗余型）
安装要求
- 安装于 3500/22 右侧槽位，远离强电磁干扰源
- 传感器接线采用低噪声屏蔽电缆，长度 ≤50m，屏蔽层单端接地
- 传感器安装面平整光洁，螺纹紧固扭矩 1.5N·m
