描述

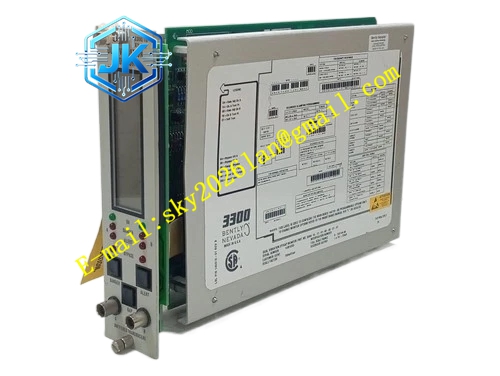

Bently 3500/44-01-00
技术规格
- 通道数：4个振动传感器输入通道
- 输入信号：速度传感器信号、加速度计信号
- 信号处理：信号积分、1X振动跟踪、带通振动滤波
- 键相器输入：接受两个独立的键相信号输入
- 报警配置：多达八组报警参数，包括警戒和危险设定点及报警延迟时间
- 功耗：典型值7.7瓦
- 传感器电源：标称电压-24 VDC，最大电流43 mA
- 输出阻抗：550 Ω
- 工作温度：-20°C至+70°C
- 存储温度：-40°C至+85°C
功能特点
- 专为航改型燃气轮机优化设计，适应高转速、高功率密度的监测需求
- 多种滤波选项：通过3500机架配置软件可实现信号积分、1X振动跟踪、带通振动等滤波功能
- 双键相输入：接受两个独立的键相信号，允许每对通道使用不同的跟踪滤波器
- 强大的报警功能：可配置多达八组报警参数，针对特定机器运行模式进行设置
- 高速处理能力：实时分析振动数据，及时发现早期故障迹象
- 与3500系列完全集成：作为3500系统的一部分，与其他组件无缝协同工作
应用场景
- 电力生产与发电：燃气轮机联合循环发电厂、调峰电厂中监测和保护LM系列、RB211等航改型燃气轮机
- 石油天然气行业：天然气管道增压站、海上平台和FSO/FPSO中的燃气轮机驱动压缩机监测
- 海洋平台与船舶推进：海洋平台和大型船舶的推进系统振动监测
- 航空发动机测试：航空发动机生产、维修和测试基地的振动特性测试和评估
- 工业驱动应用：大型工业风机、泵或压缩机的燃气轮机驱动监测
性能参数
- 信号输入范围：接受来自接口模块、速度计和加速度计的1至4个信号
- Aero GT输入/输出阻抗：大于95 kΩ（速度计和加速度输入）
- Prox/Velom输入/输出阻抗：Prox/Accel为10 kΩ，Velomitor为3.5 MΩ
- 缓冲传感器输出：每个监视器前端都有一个用于每个通道的同轴连接器
- 电磁兼容性：符合EN 61000-6-2工业环境抗扰度和EN 61000-6-4工业环境发射度标准
材质构成
- 外壳材料：工业级金属外壳，电磁兼容设计
- 电路板：多层PCB，工业级元器件
- 连接器：镀金触点，确保信号传输可靠性
结构特征
- 标准3500机架插槽安装
- 前面板配备状态指示灯和缓冲输出连接器
- 模块化设计，支持与其他3500模块协同工作
- 坚固的机械结构，适应恶劣工业环境
工作原理 模块接收来自速度传感器和加速度计的振动信号，通过内部信号处理电路进行放大、滤波和积分处理。利用键相信号进行1X振动跟踪，精确提取与转子转速同步的振动分量。模块将处理后的振动参数与用户设定的报警限值进行连续比较，一旦超出警戒或危险限值，立即触发报警输出，通过系统继电器执行保护动作。
安装要求
- 将模块插入3500机架的指定插槽
- 确保与对应的I/O模块正确配对安装
- 使用屏蔽电缆连接传感器，避免电磁干扰
- 键相信号应来自3500/25键相模块
- 配置软件应更新至支持3500/44模块的版本
使用注意事项
- 该模块专为航改型燃气轮机设计，不适用于所有类型的旋转机械
- 配置报警参数时应充分考虑燃气轮机的启动、运行和停机特性
- 定期检查传感器连接，确保信号传输可靠
- 在进行模块更换或维护时，应确保系统处于旁路状态，避免误触发保护动作
