描述

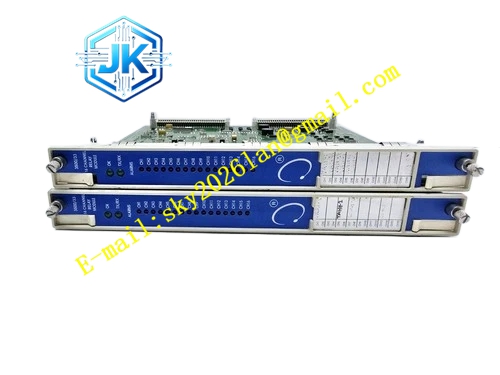

Bently 3500/33 149986-01
技术规格
| 参数类别 | 具体规格 |
|---|---|
| 制造商 | Bently Nevada（贝克休斯旗下） |
| 系统平台 | 3500系列机械保护系统 |
| 模块高度 | 全高模块（Full-height） |
| 输出通道数 | 16路独立继电器输出 |
| 继电器类型 | 单刀双掷（SPDT） |
| 触点额定值（电阻负载） | 最大切换电流5A（30Vdc或250Vac）；最大切换功率120Wdc或1250VAac |
| 最小切换负载 | 标准触点100mA/5Vdc；低电流触点（可选）1mA/1Vdc |
| 继电器寿命 | 100,000次操作（5A，24Vdc或240Vac） |
| 操作模式 | 每4个通道为一组，可通过开关选择常态失电（ND）或常态带电（NE） |
| 报警驱动逻辑 | 支持AND与OR逻辑编程，可组合机架内任意监测通道 |
| 功耗 | 典型值5.8W |
| 工作温度 | -30°C至+65°C |
| 存储温度 | -40°C至+85°C |
| 相对湿度 | 95%（非冷凝） |
| 模块尺寸 | 241mm×24.4mm×242mm |
| I/O模块尺寸 | 241mm×24.4mm×99.1mm |
| 模块重量 | 0.7kg |
| I/O模块重量 | 0.4kg |
功能特点
- 高密度集成：单模块提供16路继电器输出，显著节省3500机架插槽空间，降低系统硬件成本
- 独立可编程：每通道报警驱动逻辑通过3500 Rack Configuration软件独立配置，支持Alert、Danger、Not-OK及任意监测变量作为触发源
- 灵活逻辑组合：内置AND/OR逻辑运算能力，可实现多参数联合判断，例如”轴振高高”与”转速超限”同时满足才触发跳闸，有效避免单点误动作
- 投票逻辑支持：支持”2 out of 3″等表决逻辑配置，提升系统可靠性与抗误报能力
- 触点类型可选：提供标准触点与镀金低电流触点（订货选项A03/A04）两种版本，适配不同负载需求
- 状态可视化：前面板配置OK LED、TX/RX LED及CH Alarm LED，实时显示模块运行、通信及通道报警状态
应用场景
- 汽轮机紧急跳闸系统（ETS）：将轴振动、轴位移、转速等多参数报警信号逻辑组合后输出至跳闸电磁阀，实现安全停机
- 压缩机防喘振保护：接收振动和工艺参数报警，通过OR逻辑统一输出至防喘振阀控制回路
- 风机与泵组联锁报警：为多台辅机提供集中报警输出，16路通道分别对应不同设备的不同故障类型
- 海上平台关键机组：在高盐雾、高振动环境下，环氧树脂密封继电器和消弧器设计保障触点寿命和动作可靠性
性能参数 模块响应时间取决于3500系统背板通信周期与继电器机械动作时间之和。在标准配置下，从监测模块发出Danger信号到继电器触点完全闭合，总延时控制在毫秒级，满足API 670对机械保护系统响应速度的要求。触点接触电阻在全新状态下小于50mΩ，经过10万次操作后仍保持在100mΩ以下。
材质构成 模块主体采用镀锌钢板框架结构，表面经过环氧粉末喷涂处理，具备优良的防腐蚀性能。内部继电器采用银合金触点材料，外壳为阻燃级热塑性塑料。电路板采用FR-4环氧树脂玻纤基材，铜箔厚度为2盎司，确保大电流通过时的载流能力与散热性能。
结构特征 全高模块设计意味着其占用3500机架的一个完整插槽高度。模块由前后两部分组成：前部为主控制板，包含微处理器、通信接口及继电器驱动电路；后部为I/O端子板，提供继电器触点的物理接线端子。前后部通过高可靠性的欧式连接器对接，支持热插拔维护。模块右侧预留有扩展接口，可并联安装多块同型号模块以满足大规模联锁需求。
工作原理 模块通过3500机架背板接收来自各监测模块的数字报警状态信号。内部微处理器根据用户预设的报警驱动逻辑对输入信号进行实时运算。当逻辑条件满足时，处理器驱动对应通道的继电器线圈通电（或失电，取决于ND/NE配置），使SPDT触点发生状态切换。触点切换后，外部电路（如24Vdc跳闸回路）被接通或断开，从而执行报警指示或设备停机动作。模块内部集成消弧电路，在切换感性负载时抑制电弧，延长触点寿命。
