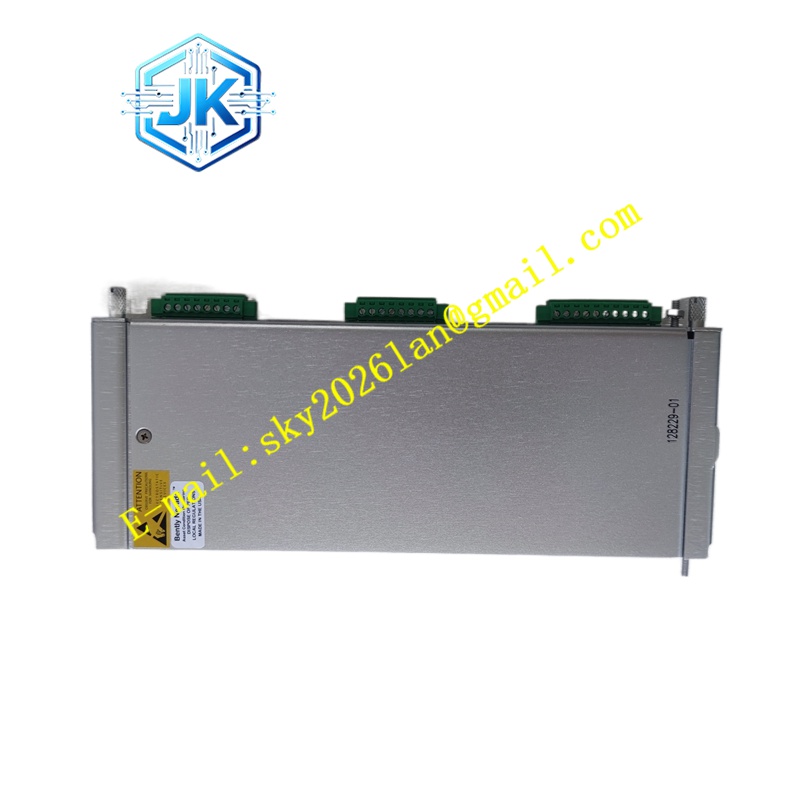

Bently 3500/32‑01‑00 184631‑02
- 功能特点：4 路独立可编程继电器输出通道；支持与逻辑、或逻辑组态；继电器支持锁存、非锁存；分组设置故障安全模式；板载弹簧式可插拔接线端子；通道独立报警 LED 指示灯；支持热插拔；完整硬件故障自诊断；继电器动作状态上传机架。
- 技术规格与性能参数
- 机架占用槽位：全高单槽位，TDI/RIM 模块右侧插槽
- 继电器通道：4 通道
- 触点类型：SPDT 单刀双掷密封继电器
- 触点阻性负载额定：250VAC /30VDC，5A
- 典型功耗：5.8W
- 工作温度：‑30℃ ~ +65℃
- 存储温度：‑40℃ ~ +85℃
- 重量：0.74kg
- 材质构成：铝合金屏蔽金属外壳；FR‑4 阻燃工业电路板；密封电磁继电器阵列；逻辑处理芯片；板载绿色弹簧可插拔接线端子；LED 状态指示灯；推拉锁紧金属把手；背部欧式背板总线连接器。
- 结构特征：全高板卡，板卡正面直接集成多组弹簧可插拔接线端子；正面布置 OK 运行灯、通讯收发灯、四路通道报警指示灯；两端推拉锁紧把手；背部高密度欧式连接器对接机架背板总线；外壳开设散热通风孔，金属壳体实现电磁屏蔽。
- 工作原理：背板总线获取机架全部模块报警、故障状态；内部执行组态逻辑运算；条件达成驱动继电器触点动作；板载端子直接对外输出干接点信号；同时将继电器动作状态回传机架。
- 应用场景：机柜布线空间紧凑的石化、化工机组保护系统；改造项目无需新增端子板；就地报警联锁输出；海外项目备件替换。
- 安装要求：安装于 TDI/RIM 模块右侧空闲全高插槽；板卡完全推入，把手锁紧；现场线缆直接接入板载弹簧端子；强弱电线缆分开敷设；组态软件配置继电器逻辑；上电完成输出校验。
- 使用注意事项：板载端子必须断电插拔；触点负载不可超出额定范围；禁止拆解金属外壳；定期检查弹簧端子紧固状态，避免接触不良
