描述

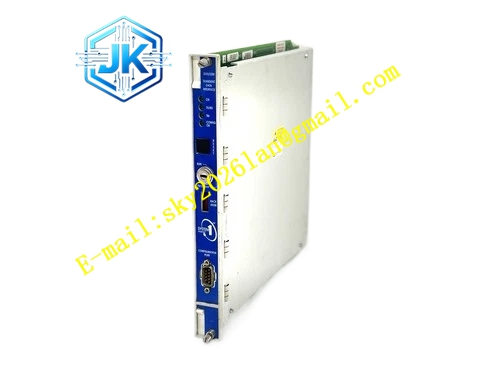

Bently 3500 22M（新款）
技术规格
- 模块类型：增强型瞬态数据接口 (TDI-M)
- 通信接口：10/100Base-TX 以太网接口及 RS-232 前面板接口
- 数据通道：支持稳态数据连续通信与瞬态波形捕获
- 插槽要求：必须安装在机架最左侧（Slot 1）
功能特点
- 高度集成：将机架接口、通信网关和瞬态数据采集器三大功能合而为一。
- 瞬态波形记录：在机器发生跳车或报警时，自动保存跳车前后的详细高分辨率振动波形，为根因分析提供决定性证据。
- 非关键路径设计：通信功能独立于机械保护跳闸逻辑，TDI 模块故障不会导致机器失去保护。
应用场景
广泛应用于发电厂、石化厂、冶金厂的关键旋转机械（如大型汽轮机、离心压缩机），用于向中控室实时传输振动幅值、相位，并提供深度的故障诊断数据。
性能参数
- 工作温度范围：-30°C 至 +65°C
- 存储温度范围：-40°C 至 +85°C
- 相对湿度：95%（无冷凝）
- 数据更新速率：稳态数据不超过 1 秒
材质构成
采用高强度的工业级防静电金属外壳，内部为多层高密度 PCB 板，表面涂覆三防漆，具备优异的电磁屏蔽（EMI/RFI）能力。
结构特征
全高度模块设计，前面板配备 RJ-45 以太网接口、RS-232 本地配置口及丰富的状态指示 LED。背部通过 96 针连接器与机架背板通信。
工作原理
通过背板总线实时轮询机架内所有监测模块的数据，将其打包并通过 TCP/IP 协议发送至主机。当接收到触发条件时，从内部高速缓存中提取跳车前后的波形数据并上传。
安装要求
必须安装在 3500 机架的第一个插槽（紧邻电源模块）。以太网连接需使用工业级屏蔽网线，并确保单端接地以防止网络干扰。
使用注意事项
严禁在系统带电状态下强行插拔模块。作为系统的通信心脏，一旦失效将导致波形捕获和远程监测中断，运行关键设备的工厂通常在现场常备替换件。
