描述

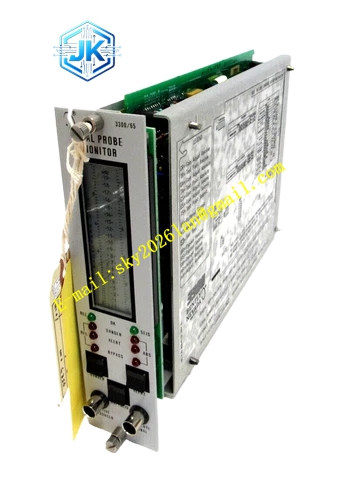

Bently 3500 22-01-01(146031-01)
技术规格
- 模块类型：标准瞬态数据接口 (TDI)
- 物理接口：10Base-T / 100Base-TX 以太网接口
- 数据通道：支持稳态与瞬态波形数据的连续采集
- 插槽要求：必须安装在机架的最左侧（Slot 1）
功能特点
- 数据集成：将机架接口模块的功能与通信处理器的数据收集功能合二为一，简化了系统架构。
- 瞬态捕获：支持通过可选的通道使能磁盘，记录高分辨率的动态波形数据，用于故障根因分析。
- 非关键路径设计：TDI 仅负责数据通信，不参与机械保护跳闸逻辑，其故障不会影响系统的安全保护功能。
应用场景
广泛应用于发电厂、石化厂及冶金行业的旋转机械（如汽轮机、压缩机）状态监测，用于向控制室实时传输振动幅值、相位及跳车前后的瞬态波形。
性能参数
- 工作温度范围：-30°C 至 +65°C
- 存储温度范围：-40°C 至 +85°C
- 相对湿度：95%（无冷凝）
- 通信速率：自适应 10/100 Mbps 以太网
材质构成
采用高强度的工业级防静电金属外壳，内部为多层高密度 PCB 板，表面涂覆三防漆，具备优异的电磁屏蔽（EMI/RFI）能力。
结构特征
全高度模块设计，前面板配备 RJ-45 以太网接口、RS-232 本地配置口及丰富的状态指示 LED。背部通过 96 针连接器与机架背板通信。
工作原理
通过背板总线实时轮询机架内所有监测模块的数据，将其打包并通过 TCP/IP 协议发送至主机。当接收到触发指令时，从内部高速缓存中提取跳车前后的波形数据并上传。
安装要求
必须安装在 3500 机架的第一个插槽（紧邻电源模块）。以太网连接需使用工业级屏蔽网线，并确保单端接地以防止网络干扰。
使用注意事项
严禁在系统带电状态下强行插拔模块。配置网络 IP 时需确保与主机软件在同一网段。定期清理前面板灰尘，防止散热不良。
