描述

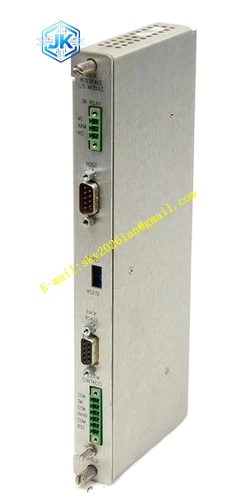

Bently 3500/04-00
技术规格
- 产品系列： 3500 机械保护系统
- 安装位置： 通常安装在框架的特定接地插槽（如最右侧）
- 接地类型： 单点仪表接地（Instrument Ground）
功能特点
- 抗干扰： 消除因地电位差引起的共模干扰，确保传感器微弱信号的测量精度。
- 安全防护： 为框架提供可靠的接地路径，保障人员和设备安全。
- 系统完整性： 是3500系统正常运行的必要条件，缺失可能导致数据异常。
应用场景
所有安装3500系统的工业现场，特别是存在复杂电磁环境或长距离信号传输的场合。
性能参数
- 接地电阻： 提供极低阻抗的接地路径。
- 隔离电压： 信号地与机壳地之间具备高耐压隔离能力。
- 电流容量： 能够承受系统可能出现的瞬态浪涌电流。
材质构成
采用高导电率铜排与绝缘隔离材料，确保长期可靠的电气连接。
结构特征
标准3500插卡尺寸，前面板或侧面提供专用的接地端子排，用于连接现场仪表地线。
工作原理
通过内部电路将框架的信号公共端（Signal Common）与机壳（Chassis Ground）在电气上隔离，并统一汇集到一个单点接地端子，从而避免多点接地形成的地环路。
安装要求
必须使用符合规范的接地线缆（通常为绿/黄双色线）连接至现场合格的仪表接地网。接地电阻需满足系统要求（通常小于1欧姆）。
使用注意事项
严禁将信号地与安全地（机壳地）在模块外部短接。定期检查接地连接的紧固性和腐蚀情况
