描述

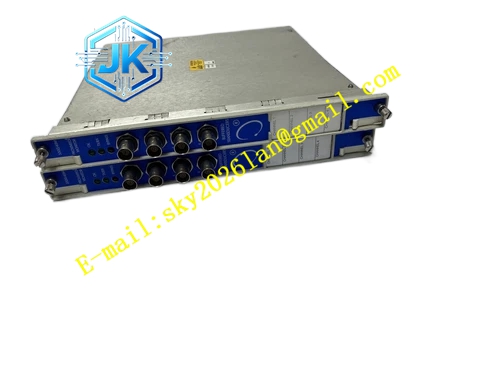

Bently 3300/50-01-02-01-01
技术规格
- 输入通道：根据配置，单通道或双通道
- 输入信号：Proximitor接近传感器或磁传感器
- 传感器兼容性：3300 5mm、8mm和16mm HTPS涡流传感器，7200 5mm、8mm、11mm和14mm涡流传感器，3300 RAM涡流传感器或磁传感器
- 转速测量范围：0至99,999 RPM
- 最大输入频率：20 kHz
- 最小输入频率：涡流传感器0.0167 Hz（1 RPM，每转1个事件），被动磁电式传感器3.3 Hz
- RPM精度：小于100 RPM时为±0.1 RPM，100至10,000 RPM时为±1 RPM，10,000至99,999 RPM时为实际轴转速的±0.01%
- 转子加速度精度：±20 RPM/min
- 传感器电源：-24 Vdc，每一通道最大40 mA
- 记录仪输出：+4至+20 mA，输出值正比于模块满量程值（RPM或RPM/min），每个通道独立提供
- 负载电阻：0至600 Ω
- 电压合规范围：0至+12 Vdc
- 分辨率：0.3662 μA每比特
- 输出误差：室温±0.25%，全温度范围±0.7%
- 更新速率：约100毫秒
- 缓冲传感器输出：前面板每个通道有一个同轴接头，具有短路和静电保护，输出阻抗550 Ω
- 功耗：典型值8.0瓦
- 工作温度：-30°C至+65°C
- 存储温度：-40°C至+85°C
- 湿度：95%，非冷凝
功能特点
- 高精度转速测量，分辨率可达0.01 RPM
- 支持多种传感器输入，包括涡流传感器和磁传感器，提供灵活的安装选择
- 可组态为转速计、零转速或转子加速度监测，适应不同的应用需求
- 自动门槛电压功能，适用于任何高于0.0167 Hz的输入，最小触发幅值为1伏峰-峰值
- 手动门槛电压可选，用户可在+9.5 Vdc到-23.5 Vdc之间选择，最小触发幅值为0.5伏峰-峰值
- 滞迟电压用户可在0.2至2.5伏之间选择，有效抑制噪声干扰
- 前面板LED指示灯（OK、TX/RX、Bypass）提供直观的模块状态显示
- 磁传感器不推荐用于零转速监测
应用场景
- 汽轮机转速监测：实时监测汽轮机转速，提供转速指示和趋势分析
- 压缩机转速监测：监测压缩机运行转速，识别超速或转速波动
- 泵组转速监测：监测泵组运行状态，防止超速或欠速运行
- 零转速监测：在设备启动和停机过程中监测转子是否完全停止，确保盘车装置安全啮合
- 转子加速度监测：监测转子启动和停机过程中的加速度，确保受控升降速
性能参数
- 报警设置：一级报警由转速表为每一测量值设置，二级报警由用户在测量值中的任意两个值设置，所有报警点通过软件组态，可在满量程的0至100%范围内设置
- 报警时间延迟：报警1从1到60秒，调节间隔为1秒；报警2从1到60秒，调节间隔为0.1秒
- 比例值：转子转速、转子加速度、零转速、转速带转速肇值、转速肇值、峰值转速
- 峰值转速比例值只用于显示目的，不为峰值速度提供报警
材质构成
- 外壳材料：工业级金属外壳，电磁屏蔽设计
- 电路板：多层PCB，表面防护处理
- 连接器：镀金触点，确保长期稳定的信号连接
结构特征
- 标准3300/3500机架插槽安装
- 前面板配备OK、TX/RX、Bypass LED指示灯
- 每个通道前面板有一个同轴连接器，提供缓冲传感器输出
- 模块化设计，便于维护和更换
