描述

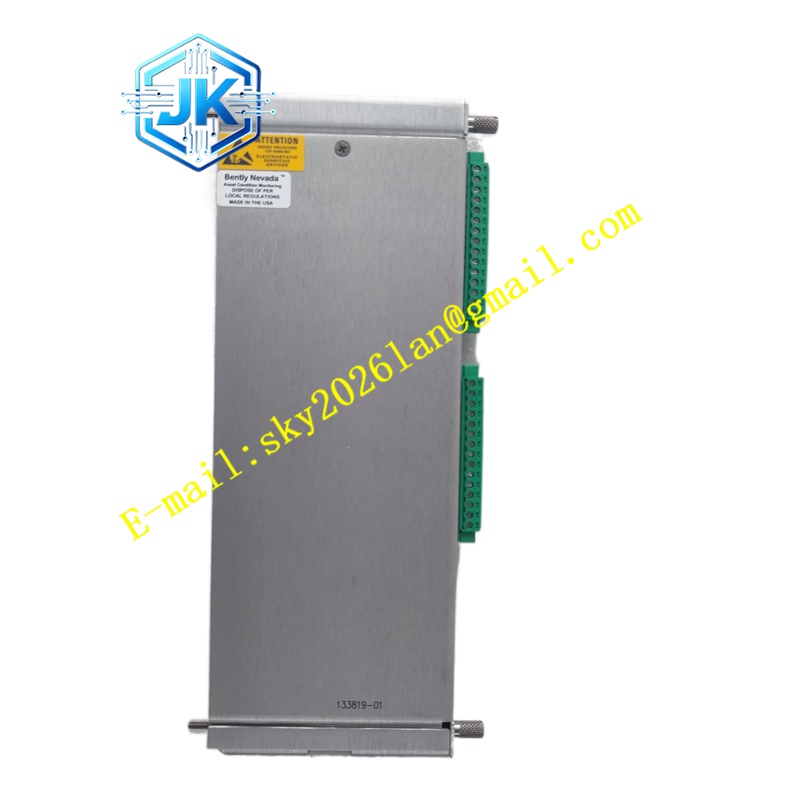

Bently 3300/46
- 功能特点：单通道差胀测量，同时监测位移幅值与位移变化速率；幅值超限、变化速率超限均可独立触发报警；面板模拟光柱显示实时差胀位移；具备预警、危险两级幅值报警，速率超限独立报警输出；传感器回路故障检测，识别探头断线短路；通道旁路功能，检修屏蔽报警；50Ω 缓冲输出接口输出原始间隙信号；全部参数依靠板载硬件跳线设置；继电器常开常闭可配置；故障状态上传机架系统监视器；支持机架热插拔更换。
- 技术规格与性能参数
- 安装形式：3300 标准 19 英寸机架插槽安装
- 供电：机架背板‑24VDC 统一供电
- 测量通道：1 路差胀输入通道
- 输入信号：电涡流前置器‑17.5~‑26VDC 间隙电压
- 灵敏度：7.87V/mm
- 监测项目：差胀位移幅值、差胀变化速率
- 缓冲输出阻抗：50Ω
- 工作温度：‑20℃ ~ +65℃
- 存储温度：‑40℃ ~ +85℃
- 湿度：5‑95% 无冷凝
- 单块重量：约 0.81kg
- 材质构成：前面板镀镍钢板；电路板 FR‑4 阻燃工业板材；工业电磁继电器；镀金背板金手指；板载跳线排；LED 状态指示灯；金属屏蔽隔离罩；不锈钢锁紧螺钉。
- 结构特征：标准 3300 板卡尺寸，金属前面板，装配模拟光柱、传感器 OK 指示灯、幅值报警指示灯、速率报警指示灯、旁路指示灯；面板 BNC 缓冲输出接口；尾部金手指对接机架背板；两侧机架滑槽；面板两颗锁紧螺钉；内部电路板配置金属屏蔽罩。
- 工作原理：接收电涡流前置器间隙电压，内部电路换算出差胀位移数值，同时计算单位时间内位移变化速率；幅值超过设定阈值触发幅值报警，位移变化速率超过设定斜坡阈值触发速率报警；实时检测传感器回路状态，故障触发传感器报警；缓冲端口输出原始间隙电压，故障信息经由背板上传机架系统监视器。
- 应用场景：汽轮机暖机升温过程热膨胀速率监控；机组启停阶段差胀幅值 + 膨胀速率双重保护；对热冲击敏感的大型汽轮机组；老 3300TSI 机架备件更换。
- 安装要求：断电状态插拔模块；平稳推入卡槽，保证尾部金手指完全贴合背板插座；拧紧面板锁紧螺钉；机架供电维持‑22~‑26VDC；信号电缆远离动力电缆，降低干扰；断电调整板载跳线，设置量程、幅值报警点、速率报警阈值；机架单点可靠接地；上电后校验零点，核对幅值、速率报警功能。
- 使用注意事项：禁止带电插拔板卡；操作佩戴防静电手环，禁止触碰金手指；运行温湿度不能超出额定范围；BNC 缓冲端口禁止短路；不得拆除金属屏蔽罩；继电器负载不能超过触点额定容量；修改跳线参数必须断电执行；定期巡检面板全部指示灯；禁止私自拆解板卡。
