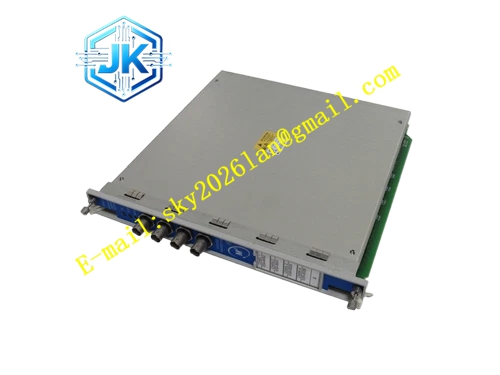

Bently 3300/05‑24‑00‑00
- 功能特点：宽范围交流输入适配工业现场供电波动；内部隔离变压器隔离电网干扰；输出过压、过流、短路、过热四重保护，故障状态自动闭锁输出；面板电源状态指示灯直观反馈工作状态；支持双电源冗余并联运行，单台故障不中断整套机架工作；具备反向极性防护；低纹波直流输出，降低振动测量回路噪声干扰；故障信号上传机架系统监视器；支持热插拔，机架不断电条件下更换电源模块。
- 技术规格与性能参数
- 安装形式：3300 标准 19 英寸机架一号插槽安装
- 输入电压：85‑132VAC，50‑60Hz 交流输入
- 输出电压：‑24VDC 稳压直流输出
- 最大输出电流：5A
- 可驱动模块数量：最多支持 12 块监测模块同时工作
- 保护机制：过压保护、过流保护、短路保护、过热关断
- 工作温度：‑20℃ ~ +70℃
- 存储温度：‑40℃ ~ +85℃
- 湿度：5‑95%，无冷凝
- 单块重量：约 1.10kg
- 材质构成：前面板镀镍钢板；内部电路板 FR‑4 阻燃工业板材；隔离型工频变压器；大功率工业电解电容；半导体功率开关器件；工业级保险丝；镀金背板金手指；不锈钢锁紧螺钉；金属散热壳体。
- 结构特征：标准 3300 系列板卡外形，金属前面板配置电源运行指示灯、故障指示灯；尾部镀金金手指对接机架背板；机架后侧位置对应装配 PIM 电源输入模块，完成外部交流接线接入；两侧滑槽适配机架卡槽；面板两颗锁紧螺钉完成板卡锁紧固定；内部变压器装配金属屏蔽壳体，抑制电磁辐射干扰。
- 工作原理：外部 85‑132VAC 交流电源送入后侧 PIM 电源输入模块，传导至本电源模块；内部变压器实现电气隔离，开关电源电路完成稳压变换，输出稳定‑24VDC 直流电压输送机架背板，向机架所有监测板卡、传感器前置器分配供电；内部实时监测输出电压、输出电流、模块温度，发生异常立刻关断输出，同时面板点亮故障指示灯，故障状态经由背板上传系统监视器。冗余配置下两套电源自动均流分担负载，单台故障另一台完整承接全部负载。
- 应用场景：火力发电厂汽轮机组 3300 系列 TSI 保护机架；石化行业大型离心压缩机组在线监测机架；老款 3300 机架电源备件替换；需要交流供电输入的旋转机械保护系统。
- 安装要求：机架断电状态执行电源模块插拔；模块平稳推入机架一号插槽，保证金手指完全贴合背板插座，拧紧面板锁紧螺钉；机架后侧对应插槽装配配套 PIM 电源输入模块，外部交流线缆接入后侧 PIM 端子；交流输入回路配置熔断器做短路保护；交流动力线缆与传感器信号电缆分开敷设；机架保护地单点可靠接地；冗余配置两台电源时，两台模块接地开关保持一致；上电之后核对面板电源指示灯状态，测量背板输出电压确认输出正常。
- 使用注意事项：禁止带电插拔电源模块，带电插拔直接损伤背板金手指与电源电路；操作佩戴防静电手环，禁止直接触碰金手指；交流输入不可超出 85‑132VAC 额定区间，禁止接入 220V 高压；模块运行保证机柜通风散热，不可堵塞散热通道；不允许拆除内部金属屏蔽与散热壳体；内部保险丝烧毁，必须使用原厂规格保险丝替换，禁止加大保险丝容量；冗余运行不可单台带电拔出另一台；定期巡检面板指示灯，监测机架供电状态；禁止私自拆解电源模块壳体。
