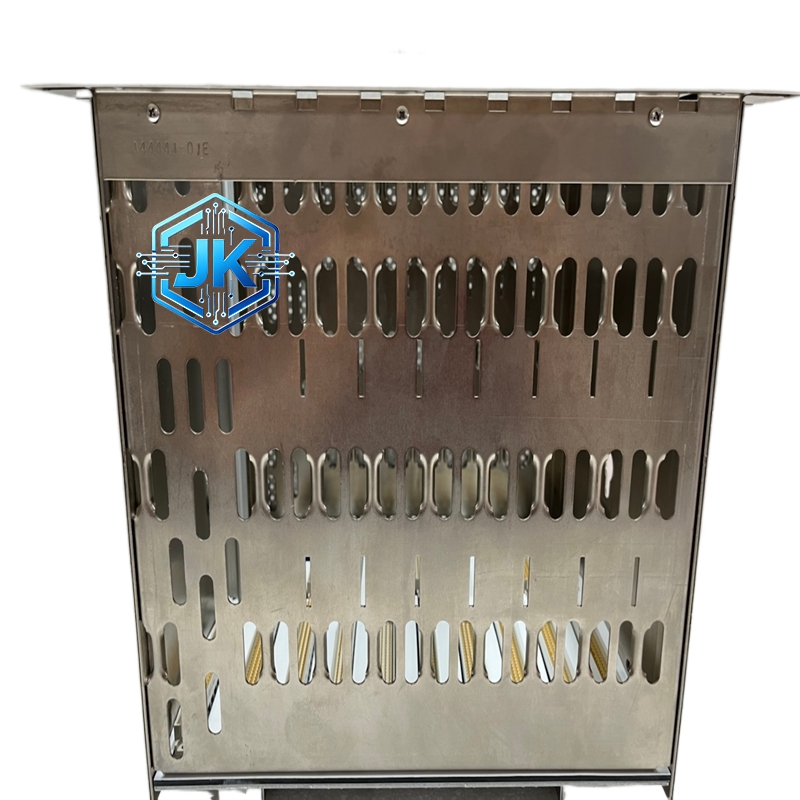

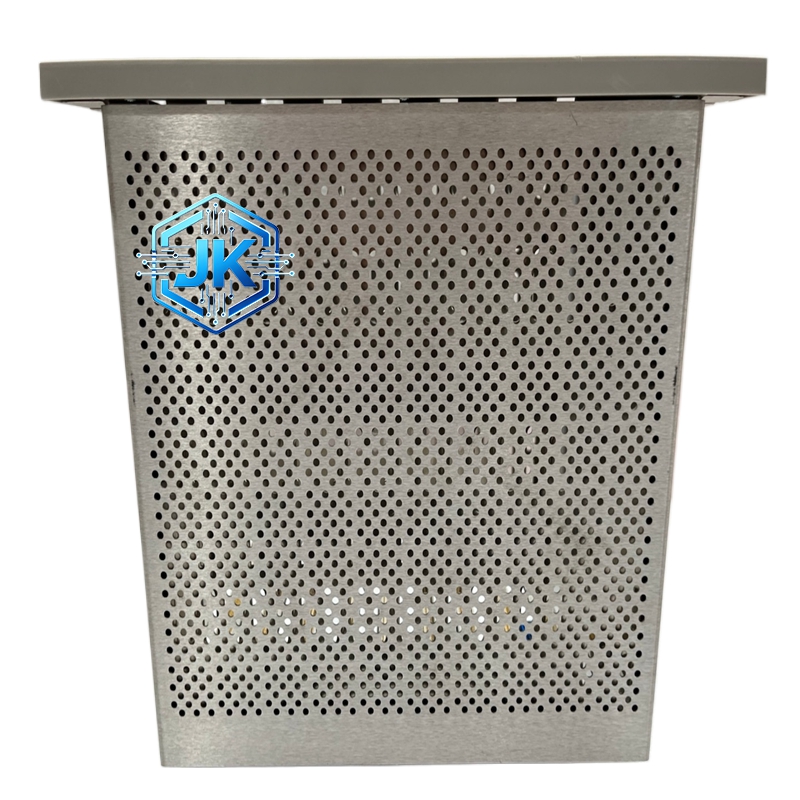

Bently 350005-02-04-00 3500/05 系统框架
技术规格：
- 系列型号：3500/05 System Rack（迷你型）
- 框架尺寸：12 英寸（迷你型），7 个模块插槽
- 安装方式：面板安装（04=Panel Mount）
- 外形尺寸：438mm×305mm×178mm
- 重量：约 9.7kg
- 电源支持：适配 1 或 2 个 3500/15 电源模块（交流 / 直流可选）
- 模块兼容性：支持 3500 全系列监测模块、电源模块、通信模块
- 背板总线：高速数字背板，模块间信号互联、数据共享
- 散热设计：自然对流散热，顶部 / 底部通风口
- 防护等级：IP20（标准）
- 工作温度：-20℃～+60℃
- 存储温度：-55℃～+85℃
- 湿度范围：5%～95% RH（无冷凝）
- 抗震等级：IEC 60068-2-6（10g，10～1000Hz）
- 认证：API 670、CE、UL、RoHS、ISO 10816
功能特点：
- 12 英寸迷你型紧凑设计：7 个插槽，体积小、节省控制柜空间，适配小型化 TSI 系统
- 面板安装灵活适配：可直接安装于控制柜面板，无需 19 英寸标准机架
- 高速背板总线：模块间高速数据传输、实时共享，系统响应快
- 冗余电源支持：可安装双 3500/15 电源模块，主备热插拔、高可用性
- 自然对流散热：无需风扇、无噪音、免维护、可靠性高
性能参数：
- 背板带宽：100Mbps
- 模块插拔：支持热插拔，更换模块不中断系统运行
- 电源分配：背板统一分配电源，模块无需单独供电
材质构成：
- 框架壳体：冷轧钢板（静电喷涂，防锈抗腐蚀）
- 背板：阻燃环氧树脂板（耐高温、绝缘性好）
- 插槽连接器：镀金铜质（抗氧化、低接触电阻）
结构特征：
- 模块化插槽设计：7 个插槽横向排列，支持各类 3500 模块
- 背板集成：电源、信号、通信总线集成于背板
- 通风口：顶部 / 底部格栅通风口，自然对流散热
- 面板固定孔：四周预留螺栓孔，面板安装固定
工作原理：
- 框架作为系统物理载体，容纳各类功能模块
- 背板总线实现模块间电源分配、信号互联、数据通信
- 通风口保证自然对流散热，维持系统稳定工作温度
优势亮点：
- 迷你型设计适配小型化 TSI 系统，节省空间、降低成本
- 面板安装灵活适配非标准控制柜，现场改造便捷
- 冗余电源 + 热插拔，系统高可用性、维护便捷
适用行业：
- 电力：中小型火电 / 核电汽轮机、燃气轮机 TSI 系统
- 化工：中小型压缩机、透平机组机械保护系统
- 油气：小型 LNG 装置、增压机、防爆风机监测系统
- 通用工业：大型泵组、风机、电机状态监测系统
- 科研：试验台、精密机械监测系统框架
型号系列：
- 所属系列：3500 系列机械保护系统
- 关联型号：350005-01-04-00（19 英寸全尺寸）、350005-02-01-00（迷你型机架安装）
安装要求：
- 安装位置：控制柜内通风处，环境温度 – 20℃～+60℃
- 安装方式：面板螺栓固定，四周预留≥5cm 散热空间
- 承重要求：面板承重≥15kg，确保框架稳定
- 布线空间：框架前后预留≥20cm 布线空间
使用注意事项：
- 框架必须水平安装，严禁倾斜、倒置
- 插槽严禁插入非 3500 系列模块，避免损坏背板
- 通风口严禁遮挡，保证自然对流散热
- 双电源模块需主备配置，严禁同槽安装
- 定期检查背板连接器，防止松动、氧化
