描述

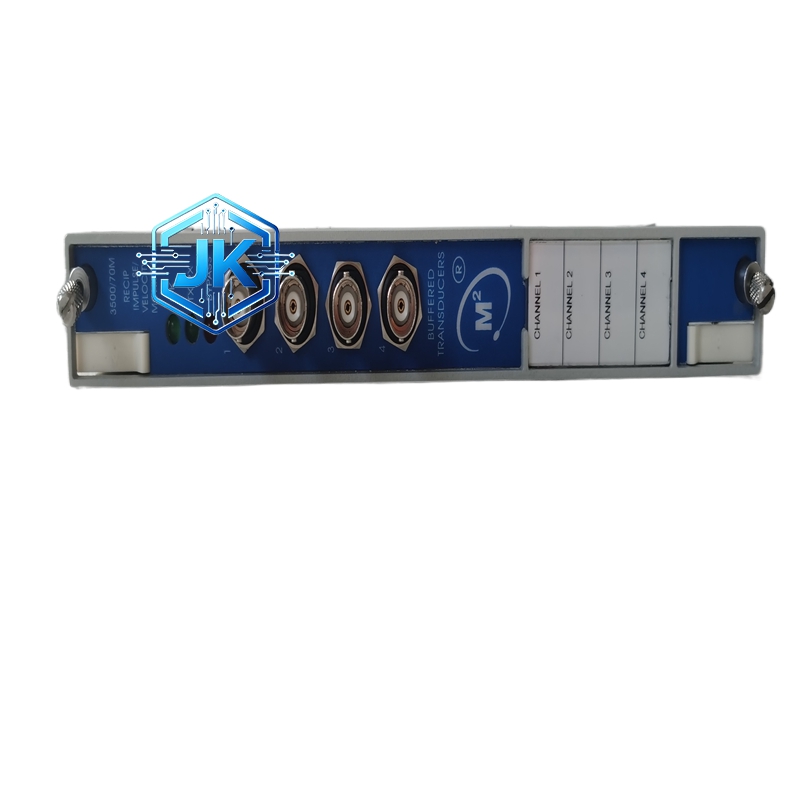

Bently 3500/70-01-00（176449-09）电涡流前置器模块（8mm 系统）
技术规格
- 通道数量：4 路独立前置器通道，适配 8mm 电涡流探头
- 探头适配：330104/171/173 系列 8mm 探头，电缆总长 5–15m
- 供电输出：-24V DC（±1%），为探头供电
- 输入信号：探头电涡流间隙变化信号
- 输出信号：-1～-17V DC，线性对应 0.25～2.3mm 间隙
- 灵敏度：7.87V/mm（200mV/mil），全量程恒定
- 线性误差：<±0.5%FS（25℃），<±1%FS（-51℃～+177℃）
- 频率响应：0～10kHz（-3dB）
性能参数
- 工作温度：-40℃～+85℃
- 存储温度：-55℃～+100℃
- 相对湿度：5%–95%RH，无冷凝
- 振动耐受：5g（10–1000Hz）
- 温度漂移：<0.01%FS/℃
- MTBF：>400,000 小时
材质构成
- 外壳：铝合金，表面阳极氧化，防腐蚀抗干扰
- 基板：FR-4 阻燃板，镀金触点，高绝缘
- 连接器：5mm 镀金自锁接头，适配探头延伸电缆
结构特征
- 尺寸：242mm×112mm×25mm（半高，标准 3500 机架兼容）
- 重量：0.45kg
- 安装：3500 机架 TDI 右侧任意槽位，导轨卡扣固定
- 指示灯：PWR、OK、FAULT、CH1–CH4七 LED，通道状态独立显示
工作原理
- 模块输出 **-24V DC** 为电涡流探头供电；
- 探头感应轴表面电涡流，间隙变化转换为微弱电压信号；
- 模块内部放大→线性化→温度补偿→滤波→输出，生成标准 – 1～-17V DC 信号。
优势亮点
- 4 通道独立校准：每路探头单独匹配，无需整体校准
- 高精度低漂移：线性误差 <±0.5%，温度漂移极小，长期稳定
- 强抗电磁干扰：多级屏蔽 + 滤波，变频器旁信号纯净
- 适配长电缆：支持 5–15m 探头电缆，长距离布线无衰减
适用行业
- 电力：汽轮发电机、燃气轮机轴振 / 位移 / 键相位监测
- 油气：压缩机、透平机组轴振与轴向位移保护
- 化工：大型旋转设备电涡流监测系统
- 冶金：风机、电机、轧机轴振监测
型号系列
- 归属 Bently Nevada 3500 系列，子系列 3500/70 电涡流前置器
- 同系列型号：3500/70-01-01（防爆型）、3500/70-02-00（11mm 系统）
安装要求
- 安装于 3500/22 右侧槽位，远离强电磁干扰源
- 探头电缆采用专用铠装延伸电缆，接头紧固到位
- 工作环境通风良好，温度 < 60℃，避免阳光直射
