描述

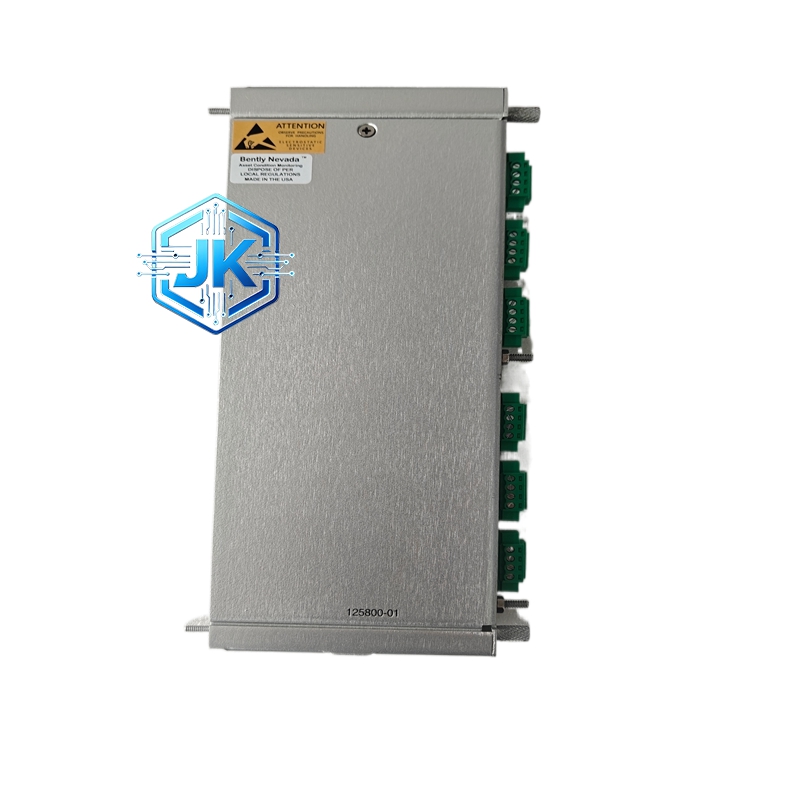

Bently 3500/22-01-01-00 瞬态数据接口模块（TDI）
技术规格
- 处理器：32 位工业级 CPU，主频 400MHz
- 采样精度：24 位 ADC，采样频率最高 102.4kHz
- 通道容量：支持 48 通道波形数据同步采集
- 数据存储：内置 4GB 非易失性闪存，可存数周稳态数据或数分钟瞬态事件
- 通讯接口：
- 以太网：10/100Base-TX，Modbus TCP/IP、专有协议
- 串口：RS-232/485，内置 Modem，远程维护
- 背板总线：3500 系统专用高速总线，速率 1Gbps
- 数据格式：支持波形、频谱、轴心轨迹、键相位、转速等多类型数据输出
性能参数
- 工作温度：-40℃～+85℃
- 存储温度：-55℃～+100℃
- 相对湿度：5%–95%RH，无冷凝
- 振动耐受：5g（10–1000Hz）
- 数据同步精度：±1μs，多通道同步无误差
- MTBF：>400,000 小时
材质构成
- 外壳：铝合金，表面阳极氧化，防腐蚀抗干扰
- 基板：FR-4 高 Tg 阻燃板，多层镀金，阻抗匹配
- 连接器：工业级屏蔽 RJ45、DB9、高速背板连接器
结构特征
- 尺寸：241mm×24.4mm×242mm（全高，标准 3500 机架兼容）
- 重量：1.2kg
- 安装：3500 机架 1# 槽位（紧邻电源），导轨卡扣 + 螺丝固定
- 指示灯：OK、TX/RX、FAULT、STATUS四色 LED，实时显示通讯与运行状态
工作原理
- 接收各监测模块的振动、位移、转速、键相位等数据，经 CPU 处理、滤波、打包；
- 内置高速采样电路，捕捉瞬态冲击、喘振、启停过程波形，预触发 1 秒、后触发 5 秒；
- 通过以太网 / 串口上传至 System 1 或 DCS，同时接收上位机组态指令，下发至各模块。
优势亮点
- 高速高精度采集：24 位 ADC+102.4kHz 采样，捕捉细微振动特征
- 大容量瞬态存储：4GB 闪存，完整记录故障全过程，支持回溯分析
- 多协议无缝互联：以太网 + 串口 + 背板总线，适配各类上位系统
- 宽温高可靠：-40℃～+85℃工作，耐受恶劣工业环境
适用行业
- 电力：汽轮发电机、燃气轮机振动与瞬态监测
- 油气：离心压缩机、透平机组故障诊断
- 化工：大型旋转设备状态分析与预警
- 冶金：风机、电机、轧机瞬态数据采集
型号系列
- 归属 Bently Nevada 3500 系列，子系列 3500/22 瞬态数据接口
- 同系列型号：3500/22-01-02-00、3500/22-02-01-01 等
