描述

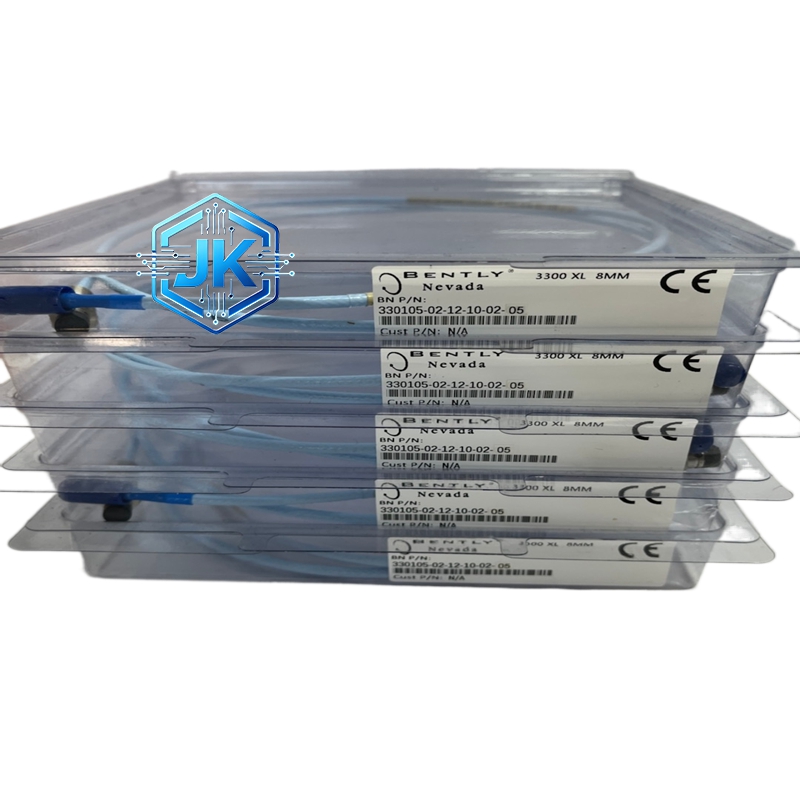

Bently 33010502-12-10-02-05 3300 XL 8mm 反装电涡流探头（带安全栅）
技术规格：
- 传感器类型：电涡流接近探头（8mm 系统，反向安装）
- 探头直径：8mm
- 安装方式：反向安装（机壳外侧指向轴）
- 安装螺纹：M10×1（公制）
- 壳体长度：120mm
- 电缆长度：10m（铠装，耐高温）
- 线性范围：0.25～2.3mm（10～90mils）
- 灵敏度：7.87 V/mm（200 mV/mil）
- 推荐工作间隙：1.0～1.5mm（静态 – 10V DC）
- 频率响应：0～10kHz（-3dB）
- 探头温度：-51℃～+177℃
- 电缆温度：-51℃～+260℃
- 供电电压：-17.5～-26V DC（前置器侧）
- 输出信号：-1～-17V DC
- 安全栅配置：内置防爆安全栅（Ex ia IIC T4）
- 壳体材质：304 不锈钢
- 防护等级：IP65
- 接头类型：ClickLoc 镀金自锁接头
- 认证标准：API 670、CE、UL、RoHS、防爆认证
功能特点：
- 反向安装维护便捷：外侧拆装调间隙，无需停机拆机箱
- 内置防爆安全栅：适配化工 / 油气防爆区域，安全可靠
- 耐高温铠装电缆：10m 长度适配大型机组布线，+260℃高温区稳定工作
- 高稳定性低漂移：全量程线性误差＜±1%，温度漂移极小
- 自锁接头防松免维护：强振动环境永不松动本特利
性能参数：
- 绝缘电阻：≥100MΩ（500V DC）
- 抗振动能力：10g（10～1000Hz）
- 信号分辨率：0.01mm本特利
材质构成：
- 探头壳体：304 不锈钢（防腐蚀、抗振动）
- 电缆：耐高温铠装电缆（铜芯 + 不锈钢铠装）
- 内部元件：耐高温线圈、PPS 注塑端部、防爆安全栅芯片
结构特征：
- 反装式设计：探头从机壳外侧插入，端部指向旋转轴
- 长壳体适配深孔：120mm 壳体适配中等深度安装孔
- 铠装电缆加固：电缆与探头连接处加固，抗弯折防断裂
工作原理：
探头线圈通高频交流电产生磁场，靠近旋转轴（导体）时感应电涡流，间隙变化转换为电压信号；内置安全栅限制能量，防爆输出至前置器，实现轴振 / 位移 / 键相位测量。
优势亮点：
- 防爆适配高危区域：内置安全栅，化工 / 油气防爆环境直接使用
- 不停机维护：反装设计，外部更换探头无需停机本
- 重型机组适配：120mm 壳体 + 10m 铠装电缆，适配大型汽轮机 / 压缩机
适用行业：
火电 / 核电（大型汽轮机）、石油天然气（大型压缩机）、化工（防爆区旋转设备）、冶金（重型风机 / 电机）
型号系列：3300 XL 8mm 系统，330105 系列（反装探头）
安装要求：
- 探头反向安装于轴承箱外侧，端部与轴表面平行
- 安装间隙调整至 1.0～1.5mm，静态输出 – 10V DC本特利
- 电缆固定避免碾压，接头处做好防水密封
使用注意事项：
- 供电电压严格 – 17.5～-26V DC，避免反接
- 定期检查探头端部磨损、电缆老化
- 防爆区域严禁拆卸探头外壳，防止破坏防爆结构
- 更换后重新校准间隙与输出信号
