描述

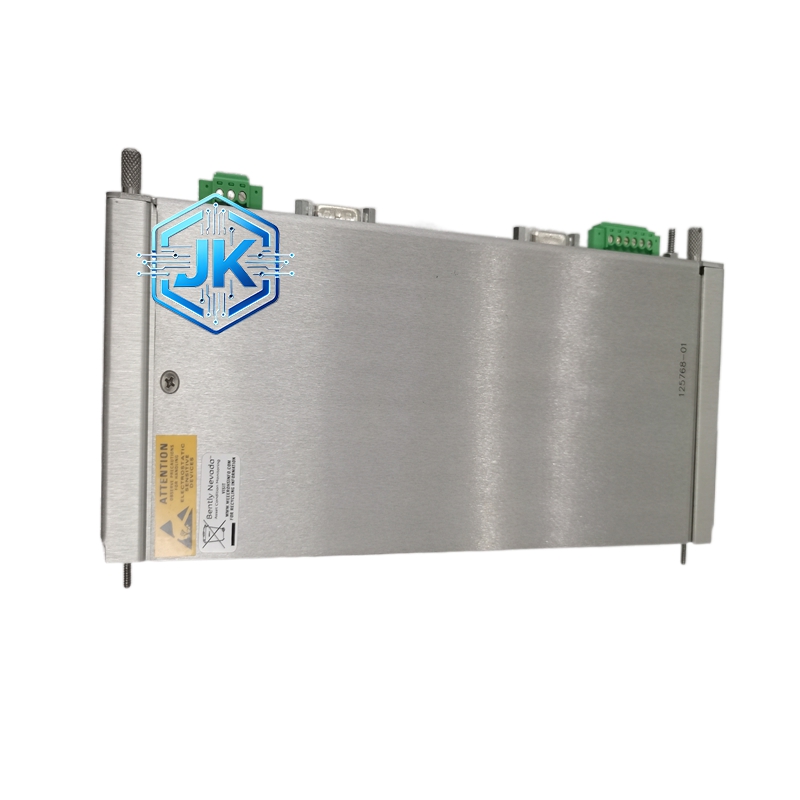

Bently 125768-01 RIM I/O 机架接口模块
技术规格：
- 产品类型：RIM I/O 机架接口模块
- 通道配置：1 路主接口，支持多协议转换
- 通信协议：Modbus RTU/ASCII、Ethernet/IP、Profibus、TDXnet、Bently 专有协议
- 接口配置：
- 串行：RS232/RS422（端子排）
- 以太网：RJ-45（10Mbps）
- 电气参数：供电 24V DC，典型功耗 4.75W
- 输入量程：±65V、±20mA（模拟量）；24V DC（数字量）
- 物理规格：尺寸 200×100×50mm，重量 0.5kg
- 环境参数：工作温度 – 40℃～+85℃，存储温度 – 55℃～+125℃，湿度 5%～95% RH（无冷凝）
- 认证标准：CE、UL、RoHS、API 670、ATEX Zone 2
功能特点：
- 系统数据中枢：汇总机架所有监测模块数据，统一对外通信
- 多协议转换：支持 Modbus/Profibus/ 专有协议，适配多品牌 DCS/PLC
- 参数配置管理：通过专有协议配置机架与模块参数
- 三重冗余支持：适配 TMR 配置，提升系统容错能力
- 热插拔冗余：在线更换无需停机
性能参数：
- 数据采样率：最高 24kHz
- 数据存储：内置 1MB RAM，支持实时数据缓存
- 传输速率：串行最高 38.4kbps；以太网 10Mbps
材质构成：
- 壳体：铝合金（屏蔽抗干扰，散热良好）
- 接口：镀金触点（防氧化、低接触电阻）
- 内部元件：工业级处理器、多协议芯片、宽温电容
结构特征：
- 机架式设计：标准 3500 全高 1 号插槽安装（紧邻电源）
- 接口分区：前端 LED 指示、后端通信 / 电源端子
- 配置钥匙锁：防止非授权修改参数
工作原理：
接收 3500 机架各模块数据，经协议转换为 DCS/PLC 兼容格式上传；接收上位机配置指令，下发至各模块；同时管理机架电源、状态监测与故障报警。
优势亮点：
- 系统核心枢纽：单模块实现全机架数据通信与配置管理
- 多系统无缝集成：适配主流 DCS/PLC，降低集成难度
- 高可靠性冗余：TMR + 热插拔，保障连续运行
适用行业：
电力、石油天然气、化工、冶金、造纸、水泥、通用工业（3500 系统全场景）
型号系列：3500 系列，RIM I/O 模块，部件号 125768-01
安装要求：
- 必须安装于 3500 机架1 号插槽（紧邻电源模块）
- 环境温度 – 40℃～+85℃，通风良好
- 通信电缆屏蔽处理，串行≤30m、以太网≤100m
使用注意事项：
- 供电 24V DC±10%，稳定供电避免波动
- 配置参数需授权操作，防止误改
- 定期检查接口接头，防止松动或氧化
- 故障时热插拔更换，更换后重新下载全配置
