描述

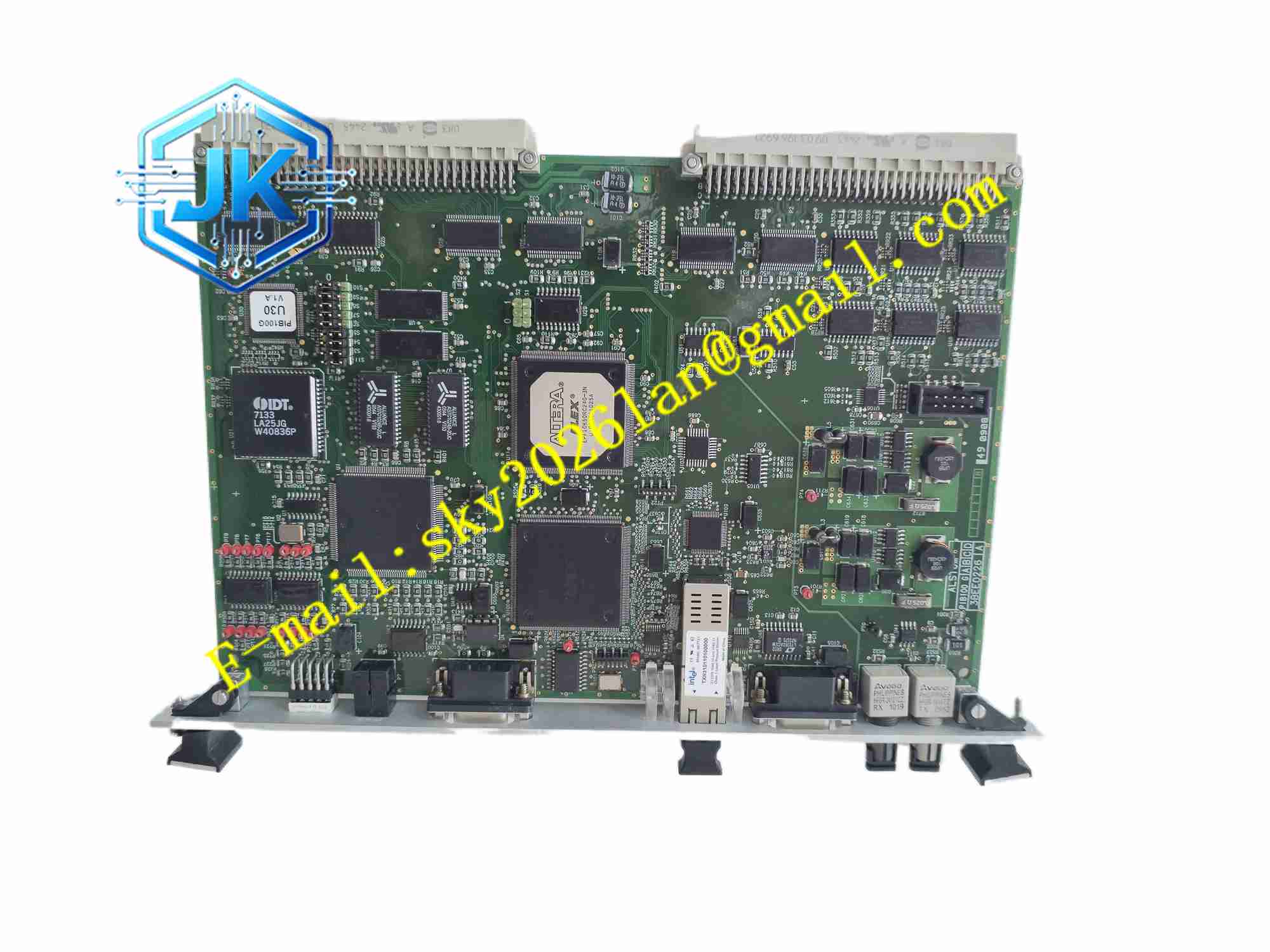

Alstom PIB100G 3BEE0226
技术规格
- 产品类型：过程接口板
- 模拟输入：PT100V、CT5A
- 开关量输入：DC24V
- 开关量输出：继电器触点
- 隔离：2500VAC
- 供电：装置内部 DC5V
- 工作温度：-10℃～+55℃
- 存储温度：-25℃～+70℃
- 相对湿度：5%~95% 无凝露
- 防护等级：IP20
- 安装形式：插卡式
- 触点容量：AC250V 5A
功能特点
- PT/CT 交流信号隔离接入
- 开关量输入输出隔离
- 2500VAC 电气隔离
- 前面板 LED 通道状态
- 板载 TVS 浪涌保护
- 与保护 CPU 板对板通讯
- 工业级元器件
- 适应变电站电磁环境
- 模块化插拔
- 长期可靠
应用场景
- 阿尔斯通保护装置过程接口
- 变电站 PT/CT 信号接入
- 发电厂开关量接口
- 电气保护测量板卡
- 变电站综合自动化
材质构成
- PCB 主板：FR4 电路板
- 互感器：微型 PT/CT
- 光耦：开关量隔离
- 连接器：板对板与端子
- 无源元件：电阻、电容、TVS
- 前面板：金属面板
结构特征
- 插卡结构，保护装置槽位
- 前面板 PT/CT/DI/DO 端子
- 内部互感器、光耦、滤波分区
- 板对板连接器
- 插拔锁紧
- 金属屏蔽
工作原理 PT/CT 信号经微型互感器隔离变换，滤波后接入保护 CPU。开关量经光耦隔离上传 CPU。CPU 输出经光耦驱动继电器触点输出现场。TVS 吸收浪涌。LED 指示通道。
安装要求
- 装置断电插入槽位
- PT/CT 二次线按相接入
- CT 二次不可开路
- PT 二次不可短路
- 接地
- 温度 – 10℃～+55℃
- 上电核对变比
- 开关量极性正确
使用注意事项
- CT 二次严禁开路
- PT 二次严禁短路
- 插拔前断开 PT/CT
- 备件防静电防潮
- 定期校验采样
- 变比与参数一致
