描述

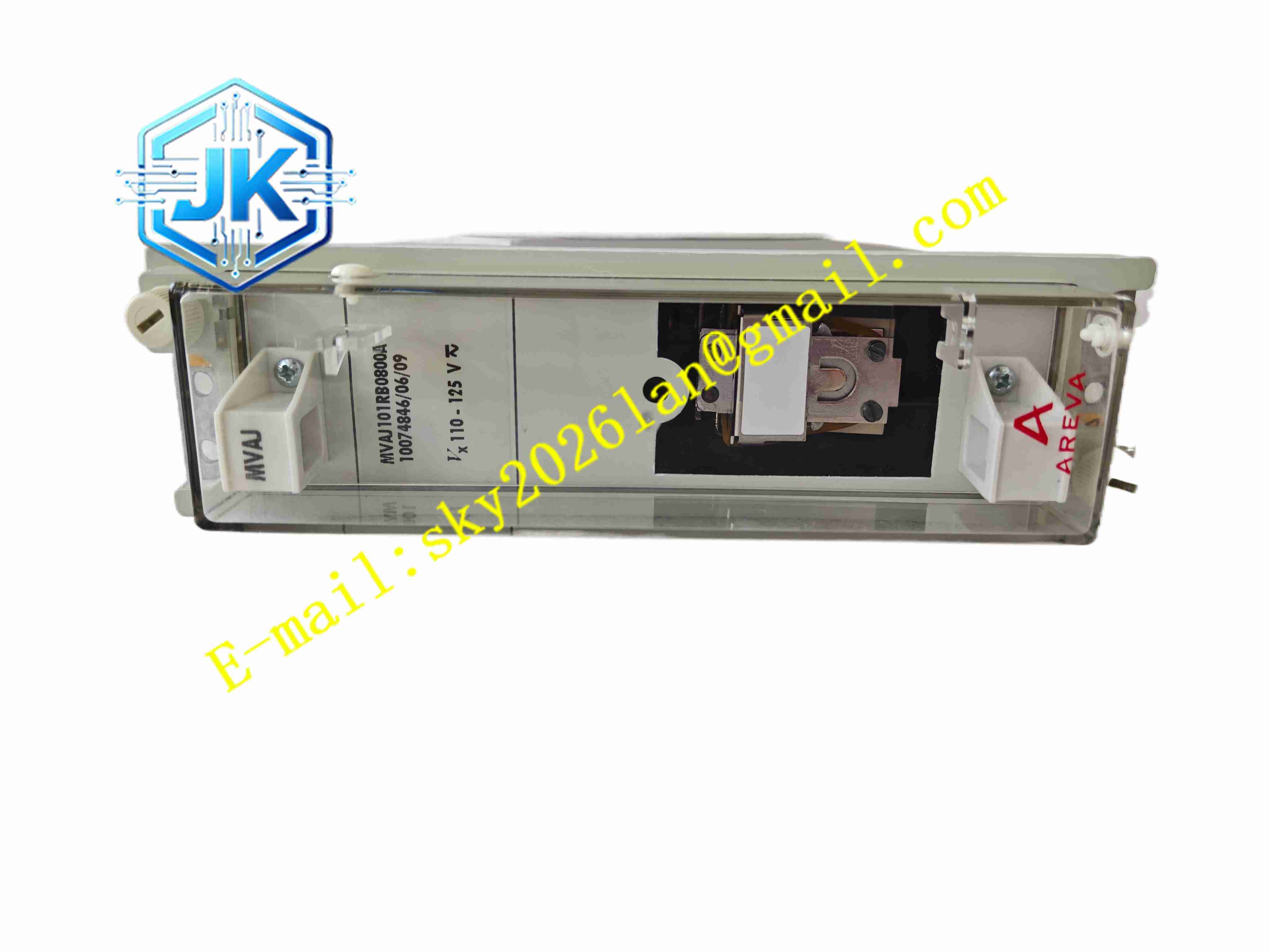

ALSTOM MVAJ101RB0800A
技术规格
- 产品类型：静态电压继电器
- 测量输入：AC100V PT 二次
- 保护类型：过电压 / 欠电压
- 整定范围：按型号选型
- 输出：多组继电器触点
- 触点容量：AC250V 5A
- 辅助电源：AC110/220V
- 精度：±2.5%
- 工作温度：-10℃～+55℃
- 存储温度：-25℃～+70℃
- 相对湿度：5%~95% 无凝露
- 防护等级：IP20
- 安装方式：DIN 导轨 / 面板
- 认证：CE
功能特点
- PT 电压测量与过压欠压保护
- 静态电子型无机械运动
- 整定范围宽
- 多组独立触点输出
- 前面板 LED 动作指示
- 整定旋钮现场可调
- 时间继电器可配
- 适应变电站强电磁环境
- 工业级元器件
- 长期可靠
应用场景
- 变电站母线过电压保护
- 发电厂发电机欠电压保护
- 同期检查电压闭锁
- 变压器电压监控
- 厂用变电压保护
材质构成
- 外壳：阻燃工程塑料
- PCB 主板：FR4 电路板
- 继电器：密封电磁继电器
- 变压器：微型电压互感器
- 端子：螺丝紧固端子
- 无源元件：电阻、电容
结构特征
- 导轨 / 面板安装方形壳体
- 前面板整定旋钮、LED
- 背部电压输入、辅助电源、输出端子
- 内部测量与出口电路
- 无风扇
- 可拆卸端子
工作原理 PT 二次电压经微型电压互感器降压，整流采样为直流电压，与整定电位器设定值比较。电压越限时比较器触发，出口继电器动作，触点输出至断路器跳闸或报警。LED 指示继电器动作。
安装要求
- 导轨 / 面板固定
- PT 二次线按相接入
- 辅助电源 AC110/220V
- 出口触点接入跳闸回路
- 接地
- 温度 – 10℃～+55℃
- 上电整定电压动作值
使用注意事项
- PT 二次不可短路
- 辅助电源电压核对
- 出口触点不可超容量
- 定期校验动作值
- 备件存放于干燥
- 维护前断开 PT 回路
