描述

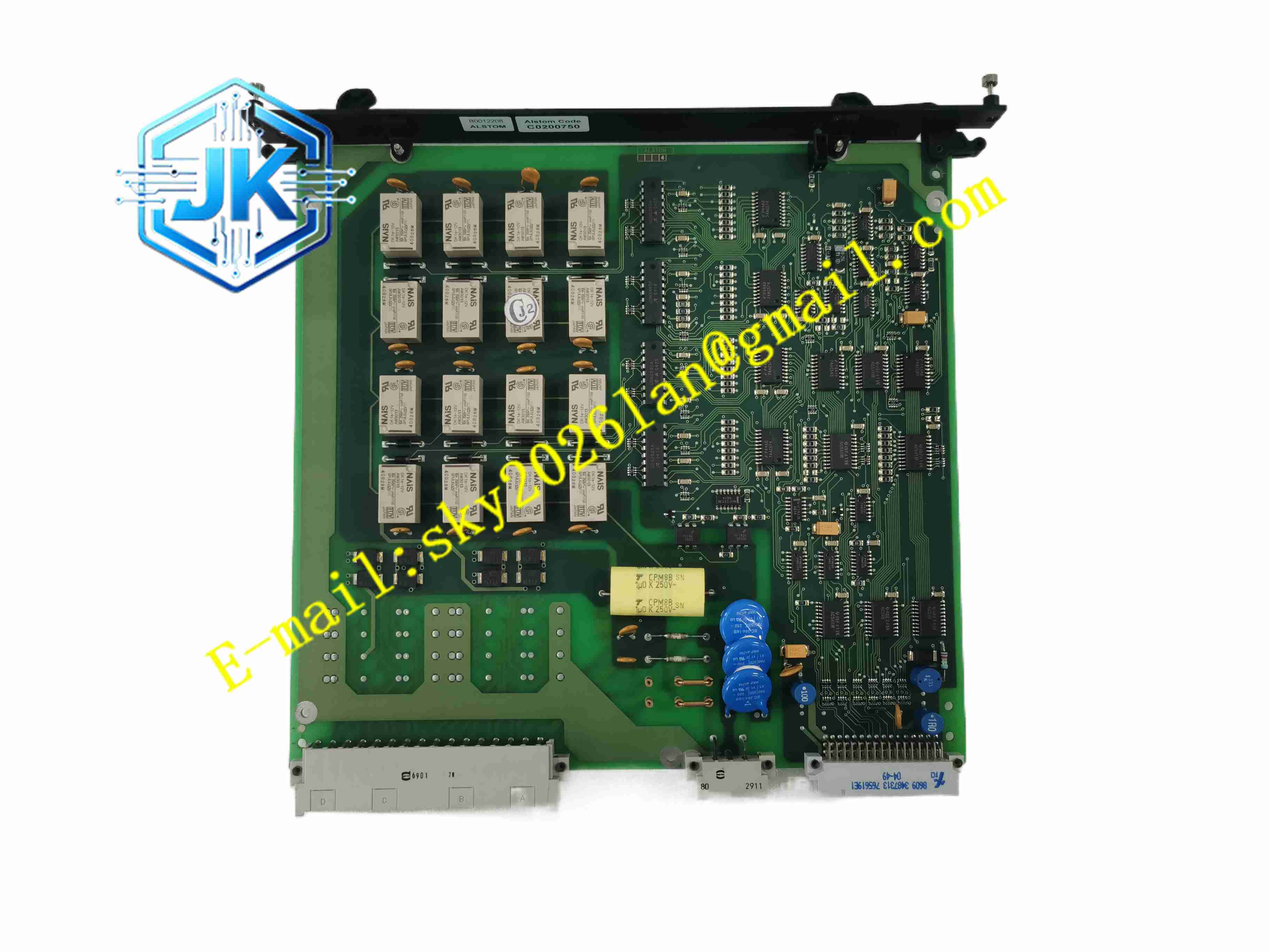

ALSTOM LC105A-1
技术规格 适配 ALSPA P320、T2000 DCS 机架；多路继电器无源干接点输出；触点规格 AC250V/DC30V，额定 2A；板载光电隔离，通道与背板总线隔离；供电 DC24V；插件式机架安装；通道断线、故障诊断；背板总线通信。
功能特点 多路独立密封继电器通道，每通道无源干接点输出，可配置常开、常闭触点，适配现场各类开关量执行元件；光电隔离电路将 DCS 背板数字回路与现场继电器输出回路隔离，阻断现场浪涌、干扰信号进入 DCS 背板总线；每通道独立硬件状态监测，实时检测继电器回路故障，故障信息上传 DCS 操作员站；继电器选用密封工业继电器，抗粉尘、抗潮湿，适合电站控制柜环境；前面板 LED 指示灯直观显示每一路通道输出状态；背板高速总线与 DCS 主控通信，接收主控下发的开关指令；非易失性存储器保存通道配置参数；单通道故障不会造成整块板卡其余通道失效。
应用场景 火力发电厂 ALSPA DCS 控制系统；燃气轮机、蒸汽轮机联锁控制回路；轨道交通信号控制系统；大型水处理厂 DCS 系统；化工装置联锁启停控制；电站辅机设备启停、报警信号输出。
性能参数 工作环境温度 – 20℃至 70℃；存储温度 – 40℃至 85℃；相对湿度 5%~95% 无凝露；绝缘耐压 1500VAC；EMC 电磁兼容满足电站工业设备标准；抗振动、抗冲击满足电站控制柜规范。
材质构成 PCB 基板多层玻纤环氧树脂工业覆铜板；板载密封继电器；背板连接器镀金铜合金触点；接线端子黄铜镀镍；PCB 喷涂三防涂层，抵抗电站控制柜潮湿、粉尘、腐蚀性气体；前面板 UL94 V0 阻燃工程塑料。
结构特征 机架插件式板卡结构，适配 ALSPA P320 系列标准机架插槽；前面板布置通道状态 LED 指示灯、外部接线端子排；后端屏蔽背板总线连接器对接机架背板；电路板内部背板数字信号回路与继电器功率输出回路分区隔离，降低触点通断带来的电磁干扰；板卡两侧金属锁紧卡扣，推入机架插槽锁紧固定。
工作原理 DCS 主控单元通过机架背板总线下发开关输出指令至 LC105A-1 板卡。板卡接收指令，驱动对应通道继电器线圈，继电器触点动作，输出无源干接点信号至现场电磁阀、接触器、报警灯。板卡持续监测继电器通道状态，识别线圈故障、回路异常，故障信息通过背板总线回传给 DCS 主控，在上位画面触发报警。
安装要求 板卡安装于 ALSPA P320 机架插槽，安装作业前切断机架全部背板供电电源，执行验电确认无电。板卡对准插槽平稳推入机架，锁紧两侧金属卡扣，确认背板连接器完全咬合。现场输出线缆选用屏蔽控制电缆，屏蔽层控制柜侧单点接地，动力电缆与信号电缆分开线槽敷设。接线严格按照端子标识区分通道。上电后，在 DCS 组态软件完成通道定义，执行通道动作测试。
使用注意事项 禁止带电插拔板卡，带电插拔损坏背板总线接口，造成板卡永久损坏；继电器触点有额定负载限制，不可超过触点容量；电站振动环境下，端子必须充分紧固，防止接触不良；定期巡检面板指示灯，通道故障告警时排查现场回路；备件更换选用同型号板卡，更换完成后校验全部输出通道；存放环境保持干燥，防止金手指腐蚀。
