描述

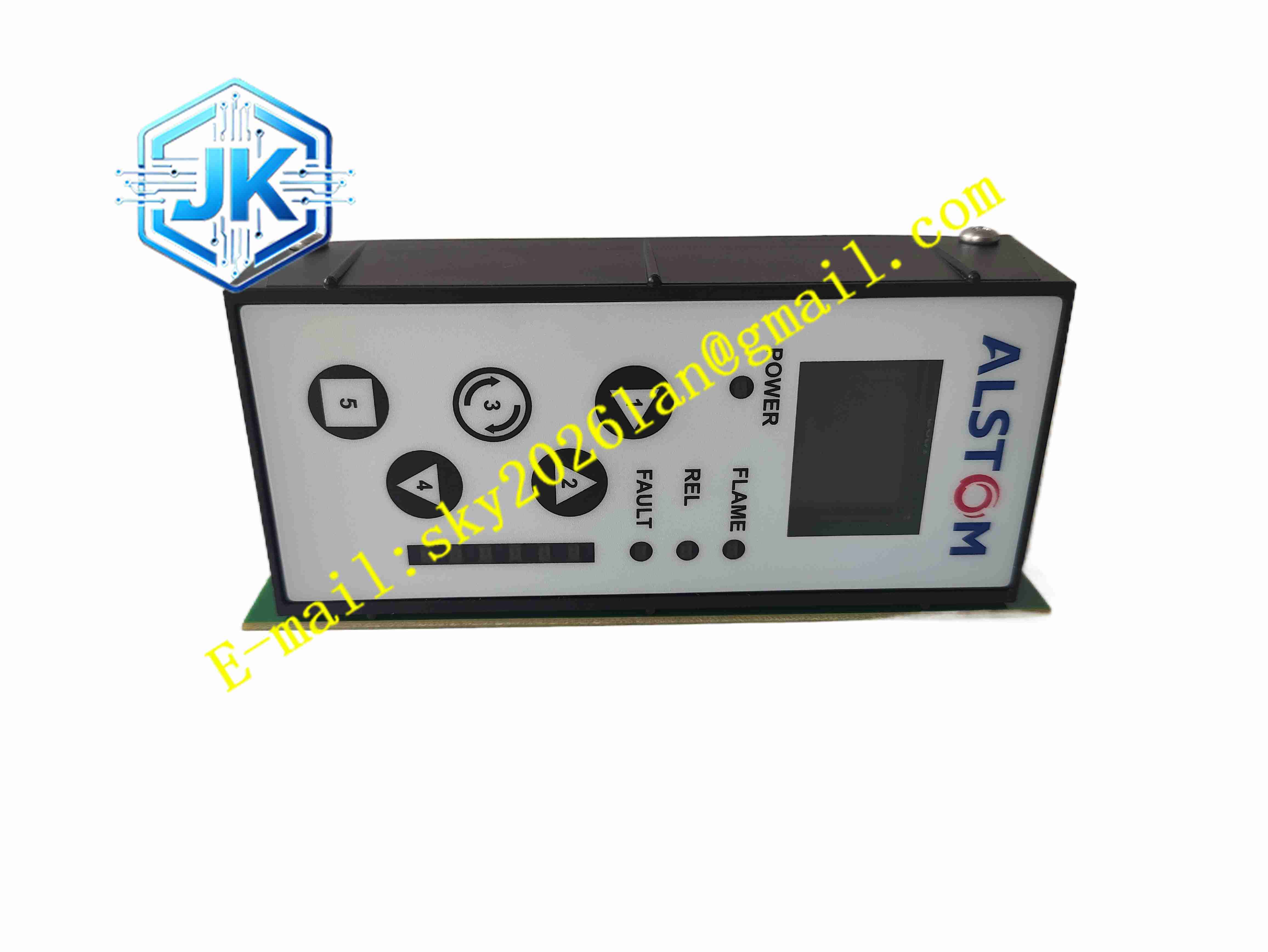

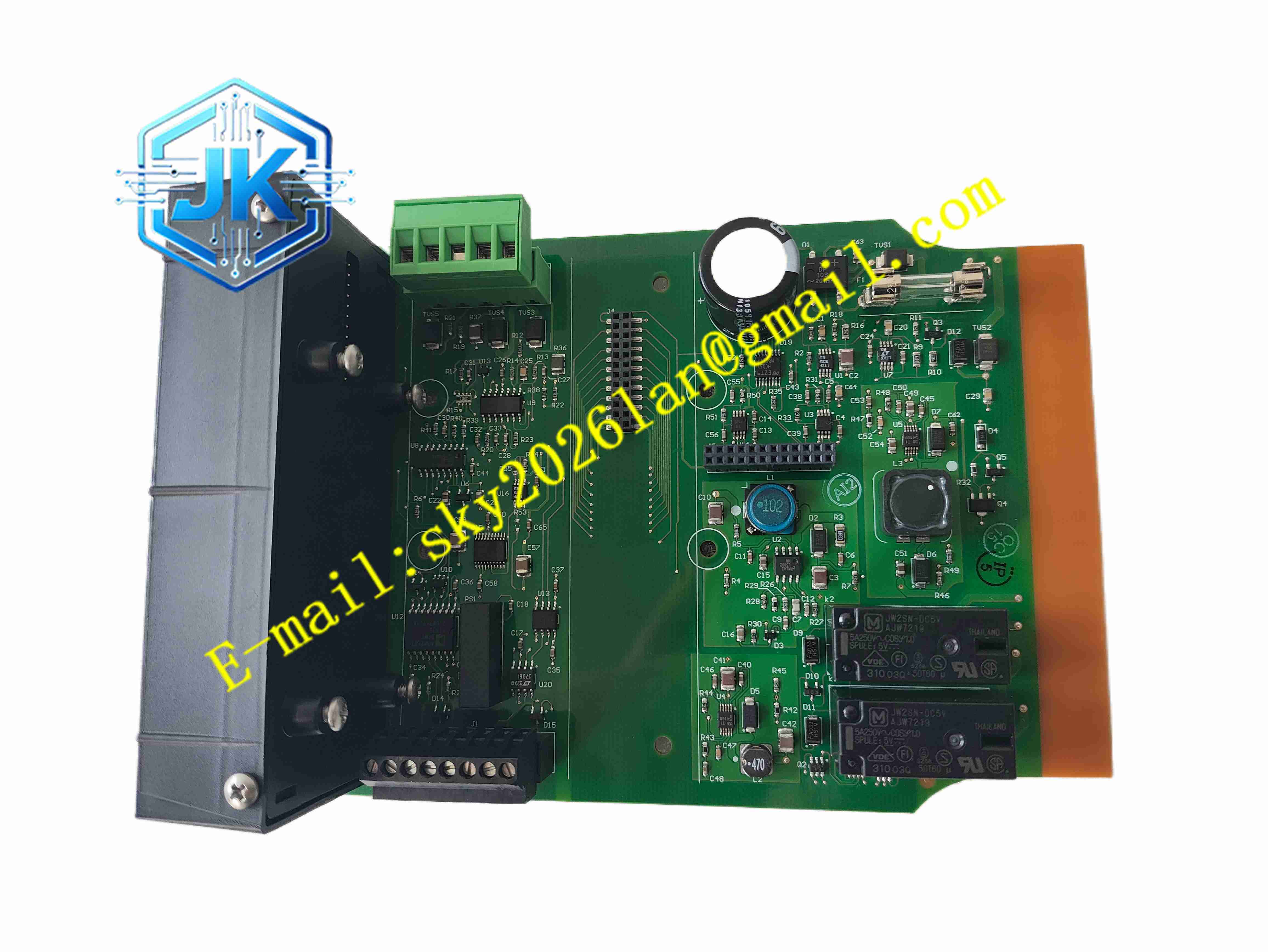

ALSTOM DFI-150-0003
技术规格
- 通讯接口：以太网 10/100M，RS485 串行接口
- 支持协议：IEC61850 MMS/GOOSE/SV，IEC60870-5-101/104，Modbus RTU/TCP，DNP3.0
- 同步时钟：IEEE1588 PTPv2 精密对时
- 背板接口：Alstom 专用系统背板总线
- 供电：机架背板供电
- 工作温度：-20℃～+70℃
- 存储温度：-40℃～+85℃
- 防护等级：IP20
- 安装方式：机架插卡式安装
- 相对湿度：5%～95%，无冷凝
功能特点
- 多协议转换，实现现场设备与上层控制系统之间数据互通
- 支持 GOOSE 快速报文，满足电力保护快速信号传输需求
- IEEE1588 精密时钟同步，保证全站数据时间戳一致
- 实时数据转发，采集现场 I/O 数据上传，下发控制指令至现场设备
- 通讯链路故障诊断，链路中断告警上报
- 上电硬件自检，持续监测以太网、串口、背板通讯状态
- 事件顺序记录，带高精度时间戳存储告警与事件
- 非易失存储器保存网络配置、协议参数
- 支持冗余网络链路，单网故障不中断通讯
- 高 EMC 抗扰度，适配变电站、电站强电磁环境
应用场景
- 变电站综合自动化系统通讯接口
- 火电厂、水电厂 DCS 与保护装置通讯网关
- 新能源电站设备数据采集接口
- 电力保护装置之间 GOOSE 信号交互
- 工业电网监控系统多协议设备接入
材质构成
- 前面板：阻燃工程塑料
- 主 PCB：FR4 多层玻纤电路板，三防涂层
- 核心器件：工业嵌入式处理器、以太网收发芯片
- 背板连接器：镀金边缘连接器
- 通讯端子：RJ45 网口、RS485 镀锡铜端子
- 无源元件：ESD 保护器件、电阻、电容
结构特征
- 标准机架 Eurocard 插卡结构，适配 Alstom 控制系统机架
- 前面板配置网口、状态 LED 指示灯与型号标识
- 后端镀金边缘连接器，连接机架背板总线与供电
- 电路板分区布局，以太网区、串口区、背板总线区相互隔离
- 两侧带插拔锁扣，便于拆装，锁定防止振动松动
- 金属屏蔽结构，降低外部电磁干扰对通讯的影响
工作原理 DFI-150-0003 接收现场设备串口或以太网报文，嵌入式处理器完成协议解析，转换为控制系统背板总线可识别的数据格式，上传至主控制器。上层控制器下发的控制指令，模块完成协议转换后转发至现场设备。IEEE1588 时钟同步模块接收全网时钟信号，给所有事件打上高精度时间戳。通讯链路持续监测，链路异常立即触发告警，冗余链路自动切换。
安装要求
- 佩戴防静电手环，插入机架指定插槽，锁紧两侧锁扣
- 以太网使用屏蔽网线，RS485 使用屏蔽双绞线
- 通讯线缆屏蔽层单点接地，远离高压动力电缆
- 机架可靠保护接地
- 机柜保持通风干燥，避免凝露
- 环境温度维持在 – 20℃～+70℃
使用注意事项
- 上电前完成 IP 地址、协议、GOOSE 参数、PTP 时钟配置
- 插卡前检查背板镀金连接器，无氧化变形
- 带电操作仅在系统支持热插拔条件下执行
- 检修前断开机架电源，禁止触碰电路板元件
- 定期备份网络与协议配置参数
- 故障时查看面板 LED，定位通讯链路故障
- 备件存放于防静电包装
