描述

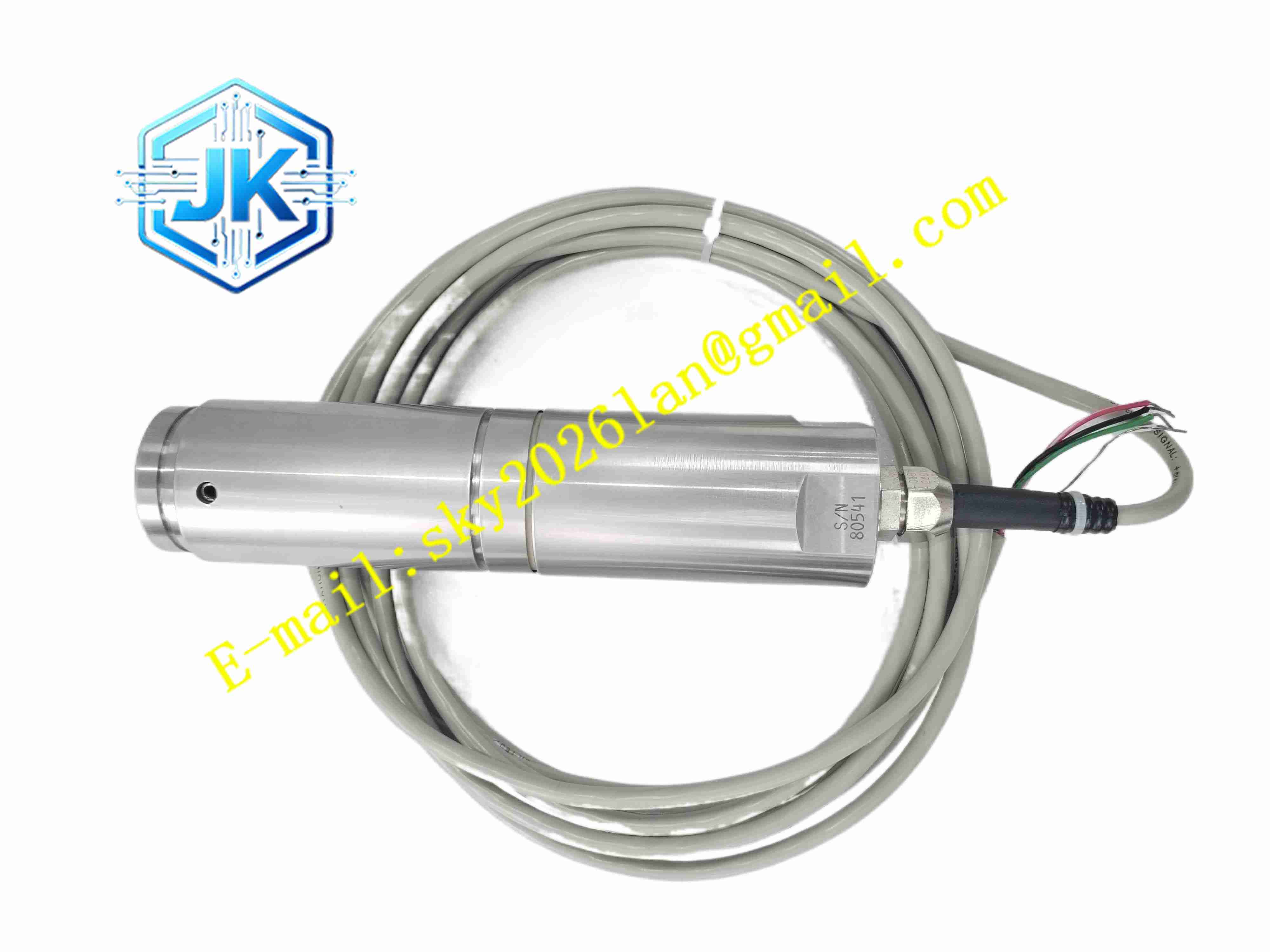

Vishay Nobel KIS-2 20KN 称重传感器
技术规格
- 品牌：Vishay Nobel / BLH Nobel
- 型号：KIS-2 20KN
- 产品类型：柱式称重传感器 / 张力传感器
- 额定量程：20kN
- 综合误差（终端）：±0.05% R.O.
- 重复性：0.01% R.O.
- 输入电阻：350 ± 3 Ω
- 输出电阻：350 ± 3 Ω（注：部分资料显示为 3500 ± 3 Ω，以官方手册为准）
- 额定输出（R.O.）：2.040 mV/V
- 推荐输入电压：10 VDC 或 VAC
- 最大输入电压：18 VDC 或 VAC
- 防护等级：IP67
- 电缆配置：10m 屏蔽四芯电缆（BLH 版本）或 5m 屏蔽四芯电缆（Nobel 版本）
- 防爆认证：可选 ATEX、IECEx、FM、CSA 认证版本
功能特点
- 高精度测量：综合误差仅 ±0.05% R.O.，重复性达 0.01% R.O.，满足精密称重需求。
- 可移动负载点：允许一定范围内的负载位置变化，适应不同安装条件。
- 高侧向力承受能力：可承受高达 100% R.C. 的安全侧向载荷，抗偏载能力强。
- 过载保护：安全过载 200% R.L.，极限过载 300% R.L.。
- 防爆可选：提供 ATEX、IECEx、FM、CSA 认证版本，适用于危险区域。
- 坚固耐用：不锈钢材质，IP67 防护等级，适应恶劣工业环境。
应用场景
- 分批称重与混料系统
- 反应釜容器称重
- 关键工艺过程称重
- 输送带称重
- 纸张张力测试与控制
- 石油平台系泊控制
- 制药、化工、食品行业的批量处理称重
性能参数
- 温度补偿范围：-10°C 至 +50°C
- 工作温度范围：-40°C 至 +105°C（更宽温度范围可定制）
- 温度影响（输出）：±0.0033% 输出/°C（-10°C 至 +50°C）
- 温度影响（零点）：±0.0014% R.O./°C（-10°C 至 +50°C）
- 绝缘电阻：> 4 GΩ（200 VDC）
- 蠕变（30分钟后）：±0.03% R.L.
- 零点平衡公差：±5% R.O.
材质构成
- 传感器本体：不锈钢
- 支架、轭架和倾斜保护器：黄色铬酸盐钢，可选不锈钢
- 电缆：屏蔽四芯电缆
- 密封件：IP67 防护等级密封结构
结构特征
- 柱式结构：紧凑的柱形设计，便于安装和集成。
- 可移动负载点：顶部负载点允许一定位移，适应热膨胀和机械变形。
- 倾斜保护：可选配倾斜保护装置，防止传感器过载损坏。
- 屏蔽电缆：标配屏蔽四芯电缆，抗电磁干扰能力强。
- 防爆版本：可选防爆认证版本，满足危险区域使用要求。
工作原理
KIS-2 采用电阻应变式测量原理。当外力作用于传感器时，内部弹性体产生微小形变，粘贴在弹性体上的应变片电阻值随之变化。通过惠斯通电桥电路，将电阻变化转换为与外力成正比的毫伏级电压信号输出。额定输出为 2.040 mV/V，即每伏激励电压产生 2.040 毫伏的满量程输出信号。
安装要求
- 安装基础应平整、刚性足够，避免基础变形影响测量精度。
- 确保负载作用线与传感器轴线重合，避免偏载。
- 使用配套的支架、轭架和倾斜保护装置，确保传感器正确受力。
- 电缆布线应远离动力线和强干扰源，必要时使用屏蔽管。
- 安装完成后进行零点校准和量程校准。
- 防爆版本安装需符合相应防爆认证的安装规范。
使用注意事项
- 严禁超过安全过载限值（200% R.L.），避免永久损坏。
- 侧向载荷不得超过 100% R.C.，否则影响精度和寿命。
- 定期检查电缆连接和密封状态，防止进水或腐蚀。
- 在温度变化较大的环境中使用时，注意温度补偿范围。
- 防爆版本使用前确认防爆认证与现场危险区域等级匹配。
- 具体电气参数、安装尺寸和接线图以 Vishay Nobel 官方手册为准。
