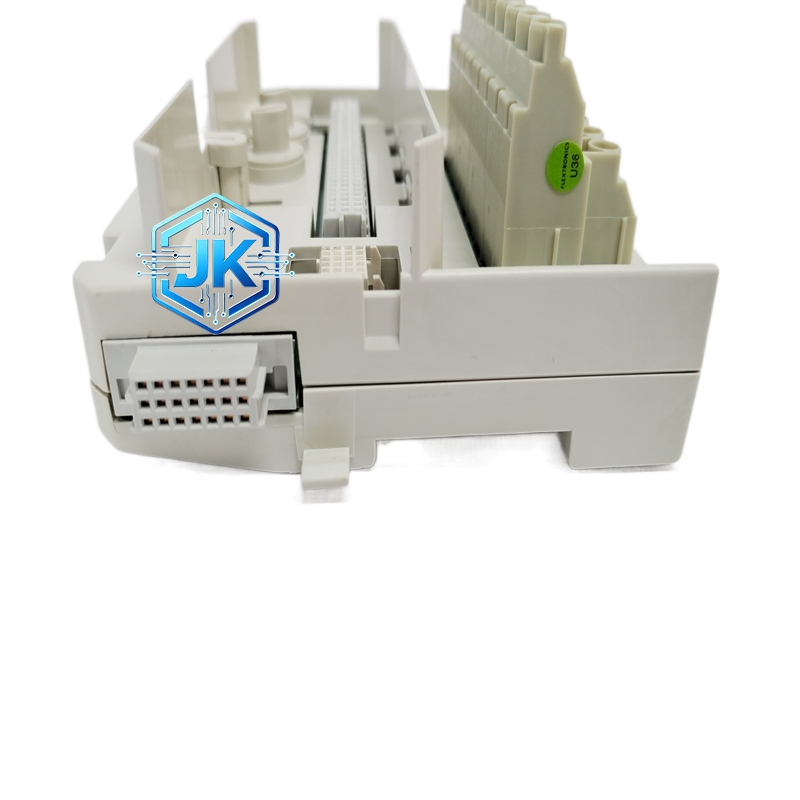

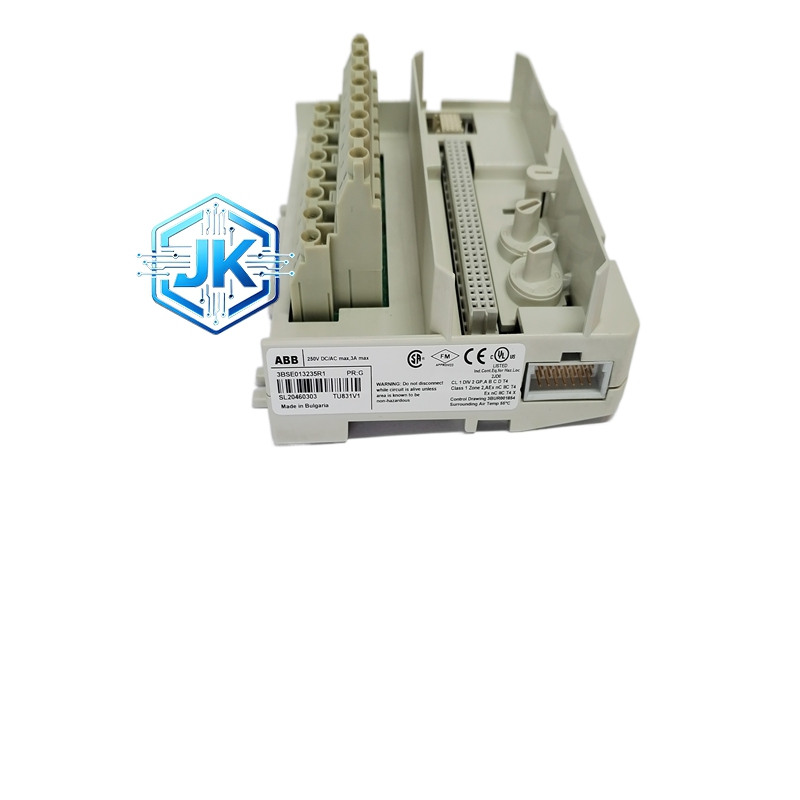

ABB TU831V1 3BSE013235R0001 高速计数与频率测量模块
技术规格：
输入通道：8 路计数器输入（或 4 路双相编码器输入）
输入信号类型：TTL 电平（5V）、24V DC 脉冲、差分信号（RS-422）
最高计数频率：100kHz（单通道），所有通道合计不超过 200kHz
计数器位数：32 位（最大累加值 4,294,967,295）
编码器模式：支持 A/B 相正交编码，自动识别正转与反转
供电方式：DC 24V（由 IM 总线提供）
功能特点：
支持 4 种计数模式：递增计数、递减计数、A/B 相正交计数、门控计数
具备预设值比较功能，当计数值达到设定值时触发中断输出
支持立即清零和软件清零两种复位方式
每通道具备硬件滤波功能，可设定最小脉冲宽度以消除机械抖动
支持断电保持功能（部分版本配有电池备份电路）
应用场景：
电机转速监测与闭环控制（接入增量式编码器）
传送带产品数量统计（接入光电传感器脉冲）
卷绕机长度米数累计（接入长度编码器）
涡轮流量计的累积流量计算（接入脉冲信号）
性能参数：
计数精度：正负 1 个脉冲
响应延迟：小于 10 微秒
工作温度范围：零下 20 摄氏度至零上 60 摄氏度
隔离电压：输入对控制器侧 1500V DC
平均无故障工作时间：超过 80,000 小时
材质构成：
外壳为高强度阻燃 PC 塑料
输入接口采用高速光耦隔离芯片，响应速度极快
接线端子采用弹簧式 Push-in 设计，接线快捷牢靠
结构特征：
标准欧洲卡尺寸
前面板标有 CH1 至 CH8 通道标识及编码器类型标识
顶部 LED 指示灯显示各通道的计数活动状态
底部为 IM 总线连接器
工作原理：
外部编码器或脉冲源的信号进入模块后，经过施密特触发器整形以消除信号抖动。随后信号进入 32 位硬件计数器进行累加。当检测到 A/B 相正交信号时，模块通过比较 A 相和 B 相的相位超前滞后关系自动判断旋转方向，正转时递增计数，反转时递减计数。计数值通过 IM 总线周期性上传给 AC800M 控制器进行运算。
安装要求：
编码器电缆必须使用屏蔽双绞线，且屏蔽层在模块侧单端接地
差分信号（RS-422）接线时 A+/A-、B+/B- 必须严格对应，不可交叉
模块应尽量靠近信号源安装，以减少传输距离避免信号衰减
使用注意事项：
输入信号的最高频率绝对不可超过 100kHz，否则会导致计数丢失
严禁将 24V 电源直接接入 TTL 电平输入通道，会瞬间烧毁光耦
接线时务必断电操作，防止静电损坏高速输入芯片
