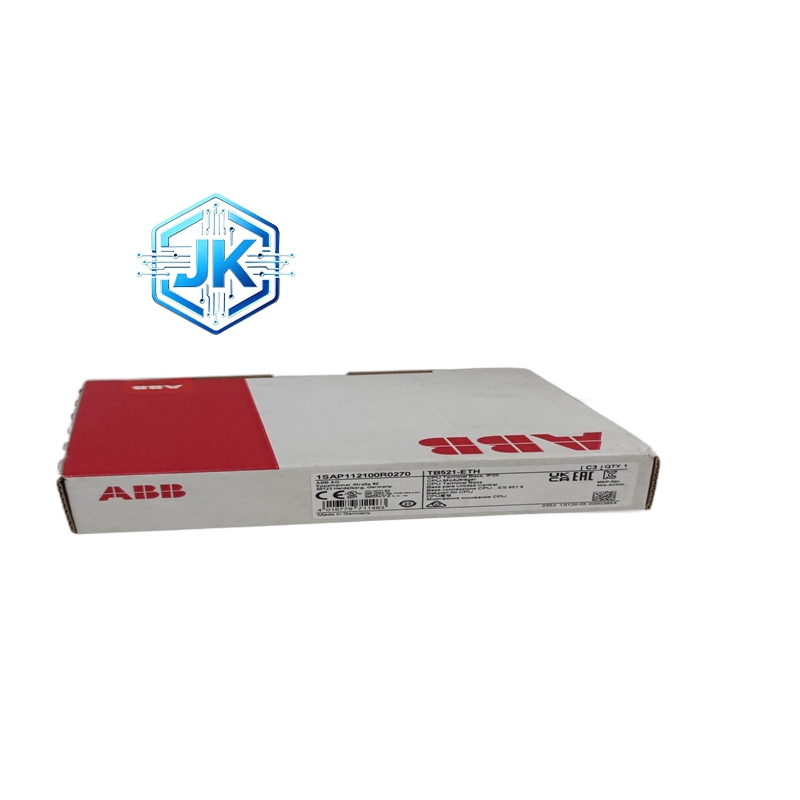

ABB TB521-ETH 1SAP112100R0270 以太网通信模块
技术规格：
接口类型：RJ45，10/100 Base-TX 自适应
支持协议：Modbus TCP (Server/Client), EtherNet/IP (Adapter), SNMP, HTTP, FTP, DHCP
数据传输速率：10 Mbps / 100 Mbps
供电电压：DC 5V（由 PLC 背板总线供电）
安装方式：直接插接在 AC500 控制器背板的通信槽位上
工作温度：0°C 至 +55°C
功能特点：
支持 Web Server 功能，用户可通过浏览器直接查看 PLC 状态和修改变量
具备双 IP 地址设置功能，可同时连接两个不同的网络
内置防火墙功能，可设置访问权限，防止未授权的访问和攻击
支持邮件报警功能，当 PLC 内部发生故障时，自动发送邮件通知维护人员
LED 状态指示灯丰富，可直观显示网络连接、数据收发状态
应用场景：
自动化生产线的集中监控与数据采集
水处理、污水处理厂的远程 SCADA 监控
暖通空调系统（HVAC）的楼宇自控联网
需要将 AC500 PLC 接入工厂 MES 系统的场合
性能参数：
最大连接数：支持多个 TCP/UDP 并发连接
看门狗定时器：支持，防止死机
电磁兼容性：符合 IEC 61131-2 标准
抗震性能：符合 IEC 60068-2-6
材质构成：
外壳采用抗静电、阻燃的工程塑料
PCB 板采用沉金工艺，防潮防腐蚀
网口内置磁隔离变压器，增强抗干扰能力
结构特征：
尺寸紧凑，直接固定在 PLC 背板上，不占用外部 DIN 导轨空间
顶部设有一排 LED 指示灯（Power, Link, Activity, Error）
侧面设有 RJ45 接口和复位按钮
工作原理：
模块内部集成了 TCP/IP 协议栈和物理层芯片（PHY）。当 PLC CPU 需要发送数据时，数据通过背板总线传给 TB521-ETH 模块。模块内的处理器将数据封装成 TCP/IP 数据包，通过 PHY 芯片转换为以太网电信号，经 RJ45 接口发送到网线。接收时则逆向进行：网线信号 -> PHY -> 解包 -> 背板总线 -> PLC CPU。
安装要求：
必须在 AC500 控制器断电状态下进行插拔操作
网线建议使用超五类（Cat5e）及以上屏蔽双绞线
IP 地址设置必须与上位机在同一网段，且不与网络中其他设备冲突
使用注意事项：
严禁在有强烈电磁干扰的环境（如大功率变频器旁）直接布线，需使用屏蔽线且屏蔽层良好接地
模块固件升级需使用 ABB 官方提供的工具软件
若网络通讯中断，首先检查 RJ45 网口指示灯是否亮起，再检查 IP 设置和网线物理连接
