描述

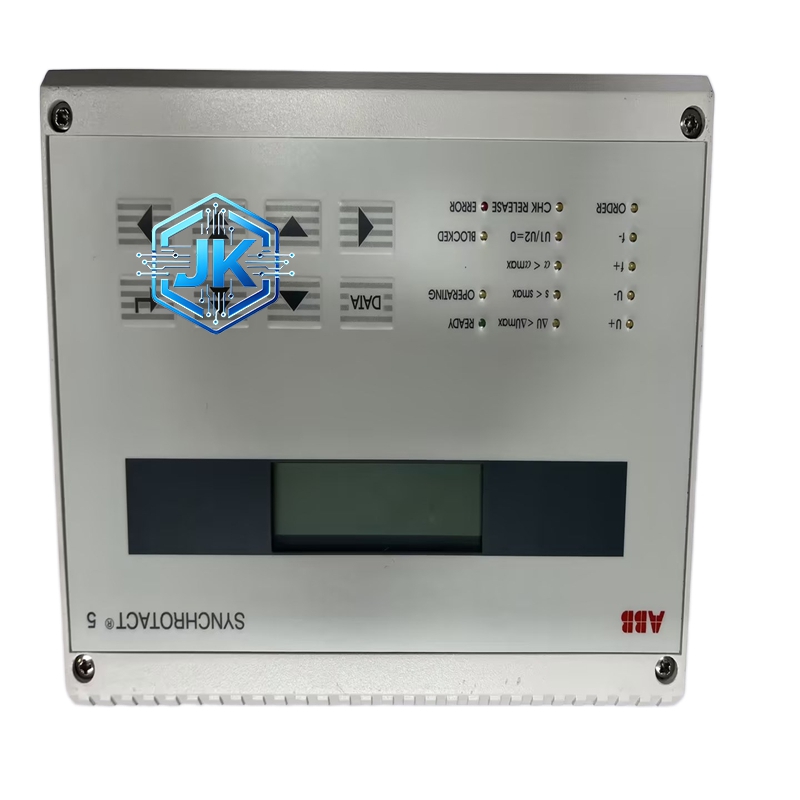

ABB SYN5202-0277 3BHB006715R0277 同步检查继电器
技术规格：
型号代码：3BHB006715R0277
输入电压：AC 100V – 440V（宽范围自适应）
频率检测：45Hz – 65Hz
同步精度：电压差 ±2% 至 ±20% 连续可调，频率差 ±0.02Hz 至 ±5Hz 连续可调，相角差 ±1° 至 ±30° 连续可调
输出触点：通常配备 2 组转换触点（2CO），容量 AC 250V / 5A (cosφ=0.4)
安装方式：DIN 导轨安装（35mm）
功耗：< 2W
功能特点：
支持“滑差频率”检测，当两路电源频率差过大时自动闭锁，保护发电机轴系
具备“电压互感器断线检测”功能，防止因 PT 断线导致的误判合闸
内置测试按钮，可模拟同步条件，验证继电器逻辑是否正常
支持与 ABB 专用的双电源控制器完美配合，实现全自动并机
具有掉电记忆功能（部分版本），掉电后重新上电自动恢复至掉电前的设置状态
应用场景：
电厂发电机组的准同期并网
数据中心双路市电与油机的自动切换
医院手术室、ICU 等一级负荷的电源切换保障
大型工厂的双变压器并联运行控制
性能参数：
整定误差：电压 ±1%，频率 ±0.01Hz
动作时间：< 30ms
耐压等级：输入对地 2kV AC / 1min
工作环境温度：-25°C 至 +60°C
抗震性能：1g (10-150Hz)
材质构成：
外壳采用抗紫外线、抗老化的 ASA 工程塑料
内部关键元件采用军工级芯片，适应宽温环境
接线端子采用高弹力铍铜合金，确保万次插拔不松弛
结构特征：
模块化设计，体积小巧（约 90mm x 65mm x 60mm）
前面板设有清晰的 LCD 显示屏或多位 LED 指示灯，显示 U1, U2, f1, f2, Δφ 等实时数据

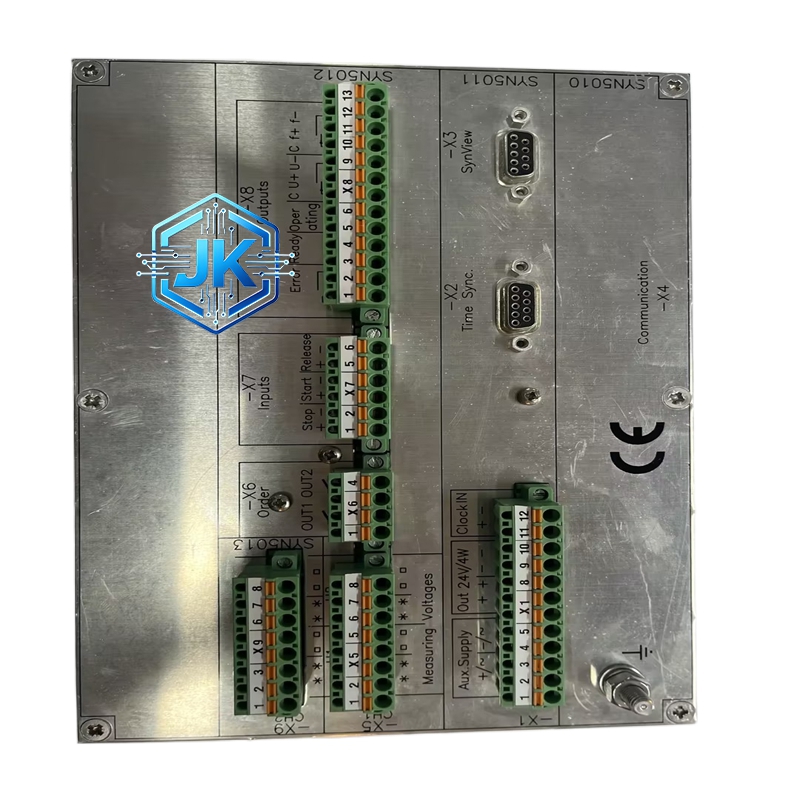

背后设有独立的接线区域，强电与弱电端子物理隔离
工作原理：
继电器内部的微处理器以 10ms 为周期采样两路电源的瞬时值。通过数字锁相环（DPLL）技术精确捕捉两路电压的过零点，从而计算出实时的频率差和相角差。同时通过有效值算法计算电压差。当三个参数同时落入设定的“同步死区”内，且持续时间超过“同步确认时间”后，内部出口继电器吸合。若在预设的“合闸允许时间窗口”内未捕捉到同步点，则判定为本次同步失败，自动闭锁并报警。
安装要求：
必须安装在震动较小的柜体内，避免机械振动影响内部精密电位器的精度
电压输入线建议使用屏蔽线，且屏蔽层单端接地
安装时务必确认辅助电源电压等级（AC 230V 或 AC 110V），接线错误将烧毁内部电路
使用注意事项：
严禁短接同步检测输入端子，这将导致继电器误认为两路电源已同步而发出合闸指令，造成严重事故
参数设置完成后，务必进行一次“模拟测试”，确认输出逻辑正确
在多尘环境中使用时，需加装柜门过滤网，防止灰尘导致内部短路
